专利号: 2015104782695
申请人: 金陵科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

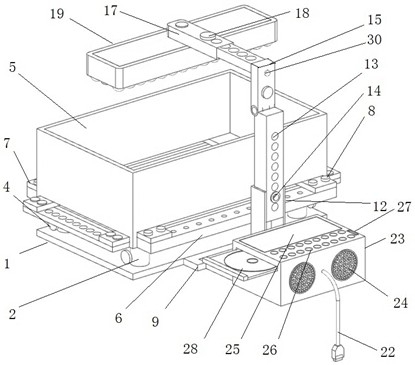

1.一种作品拍摄仪,包括底座(1)、放置框(5)、压条定位架(6)、压条(7)、压条固定件(8)、摄像镜头座(11)、底部固定架(12)、插接架(13)、定位件(14)、摄像镜头安装架(15)、镜头连接架(17)、镜头固定件(18)、条形拍摄装置(19)、补光灯(20)、摄像镜头(21)、充电线(22)和控制器(23),其特征在于:所述底座(1)一侧与摄像镜头座(11)相连,所述底座(1)上有放置框(5),所述放置框(5)的4个面各有一个条形槽,所述放置框(5)的4个面均有压条定位架(6),所述压条定位架(6)的上端靠条形槽的下端,所述压条定位架(6)有一排定位孔,所述压条(7)穿过放置框(5)的对称的2个面的条形槽,所述压条(7)两端通过压条固定件(8)固定在对应压条定位架(6)上,所述压条固定件(8)穿过压条(7)端部及对应的压条定位架(6)的定位孔;

所述摄像镜头座(11)上有底部固定架(12),所述底部固定架(12)竖直方向有一排固定孔,所述插接架(13)下端插装在底部固定架(12)的槽内,所述插接架(13)竖直方向有一排定位孔,所述定位件(14)穿过底部固定架(12)对应的定位孔及插接架(13)对应的定位孔,所述摄像镜头安装架(15)为L型,所述摄像镜头安装架(15)下端通过转轴与插接架(13)上端相连,所述摄像镜头安装架(15)下端一侧有开关(16),所述摄像镜头安装架(15)上端有一排固定孔,所述镜头连接架(17)套装在摄像镜头安装架(15)上端的端部,所述镜头固定件(18)穿过镜头连接架(17)及对应摄像镜头安装架(15),所述条形拍摄装置(19)中部上端通过转轴与镜头连接架(17)端部相连,所述条形拍摄装置(19)下方有补光灯(20)和摄像镜头(21),所述补光灯(20)有两排,所述补光灯(20)分别在摄像镜头(21)两侧;

所述摄像镜头座(11)另一侧有控制器(23),所述控制器(23)上有显示屏(25)、按钮(26)和USB接口(27),所述控制器(23)侧端有充电线(22),所述充电线(22)端部有插头。

2.根据权利要求1所述的一种作品拍摄仪,其特征在于:所述底座(1)的四个角上各有一个插接柱(2),所述放置框(5)的四个角下方各有一个连接杆(3),所述连接杆(3)插装在插接柱(2)内,所述插接柱(2)一侧有调节件(4)。

3.根据权利要求1所述的一种作品拍摄仪,其特征在于:所述底座(1)一侧有金属连接架(9),所述摄像镜头座(11)一侧有磁块(10),所述摄像镜头座(11)通过磁块(10)固定在金属连接架(9)内。

4.根据权利要求1所述的一种作品拍摄仪,其特征在于:所述摄像镜头安装架(15)为旋转支架,所述摄像镜头安装架(15)由旋转架和固定架组成,所述旋转架通过转轴与固定架端部相连,转轴端部有旋钮(30)。

5.根据权利要求1所述的一种作品拍摄仪,其特征在于:所述条形拍摄装置(19)下方有条形摄像镜头安装槽(29),所述摄像镜头(21)安装在条形摄像镜头安装槽(29)内。

6.根据权利要求1所述的一种作品拍摄仪,其特征在于:所述充电线(22)端部的插头为二相插头或三相插头或USB接头。

7.根据权利要求1所述的一种作品拍摄仪,其特征在于:所述控制器(23)侧端有一对音响(24),所述音响(24)在充电线(22)两侧。

8.根据权利要求1所述的一种作品拍摄仪,其特征在于:所述控制器(23)内有DVD刻录光驱,所述DVD刻录光驱的光驱出口(28)在控制器(23)一侧。
