专利号: 2015104726106
申请人: 西安建筑科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种节水型卫生器具,其特征在于,包括中水处理器(4),所述的中水处理器(4)为两个局部球面错位移动形成的带有两个缺口的腔体,两个缺口分别为进水口和出水口,污水由进水口进入中水处理器(4)过滤后存储备用,同时污水将中水处理器(4)内的滤渣冲刷后由出水口排出。

2.如权利要求1所述的节水型卫生器具,其特征在于,所述的两个局部球面的错位移动包括横向移动和竖向移动,两个局部球面横向移动的距离为32~50mm,两个局部竖向移动的距离为30~50mm;进水口的水平线与上球体的球心在同一直线上,出水口的水平线与下球体的球心在同一直线上。

3.如权利要求1或2所述的节水型卫生器具,其特征在于,所述的中水处理器(4)包括局部球面的缓冲体(4-1)和局部球面的缓冲过滤体(4-2),缓冲体(4-1)为中水处理器(4)的上球体,缓冲过滤体(4-2)为中水处理器(4)的下球体;

缓冲过滤体(4-2)过滤污水的同时为污水对污水渣的冲刷提供缓冲空间,缓冲体(4-1)为污水提供回旋冲刷的缓冲空间。

4.如权利要求3所述的节水型卫生器具,其特征在于,所述的缓冲过滤体(4-2)与缓冲体(4-1)的球面半径相同,从中水处理器(4)的纵切面看缓冲过滤体(4-2)上包括弧长占缓冲过滤体(4-2)弧长2/3的过滤网(5)。

5.如权利要求4所述的节水型卫生器具,其特征在于,所述的缓冲体(4-1)和缓冲过滤体(4-2)的球面半径分别为200mm,过滤网(5)的孔径为40目。

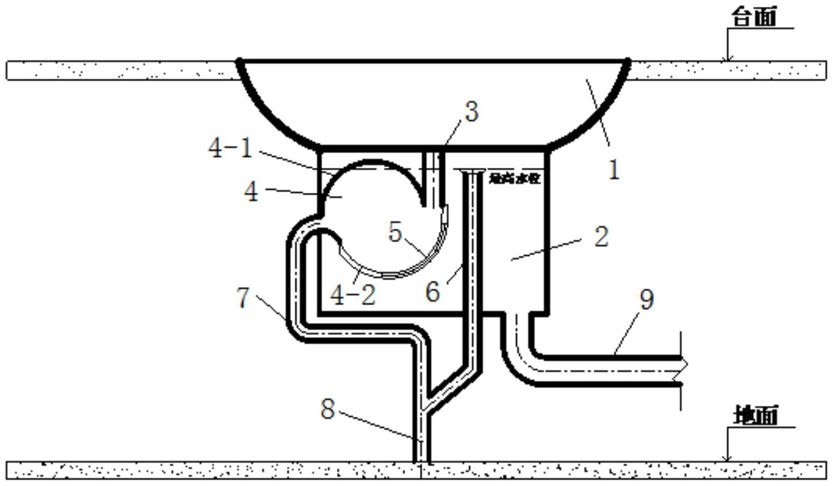

6.如权利要求1或2所述的节水型卫生器具,其特征在于,还包括盥洗装置和马桶水箱(13),盥洗装置与马桶水箱(13)连通,且盥洗装置与下水管道(8)连通,所述的盥洗装置包括盥洗盆(1)和存水箱(2),中水处理器(4)位于存水箱(2)内并连通盥洗盆(1)和下水管道(8),存水箱(2)位于盥洗盆(1)下方并与马桶水箱(13)连通;

来自盥洗盆(1)的污水经中水处理器(4)过滤后在存水箱(2)中存留,当马桶水箱(13)需要补水时,存留在存水箱(2)中的水流入马桶水箱(13)中进行回用,同时留在中水处理器(4)内的污水渣经污水冲刷流入下水管道(8)。

7.如权利要求6所述的节水型卫生器具,其特征在于,在存水箱(2)内还设有与下水管道(8)连通的溢流管(6),溢流管(6)的最高点与中水处理器(4)的最高点的高度相同。

8.如权利要求6所述的节水型卫生器具,其特征在于,所述的马桶水箱(13)的中上部与存水箱(2)的底部通过回用管(9)连通,且在回用管(9)上设有液压流量控制阀(10)。
