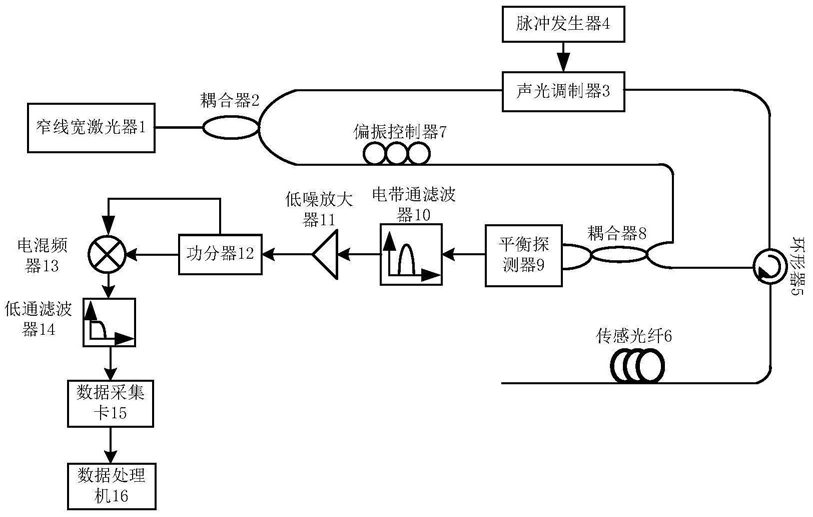

1.一种基于自混频技术的相位敏感光时域反射系统,其特征在于:光路采用信号光和本地光进行相干解调,电路则采用自混频的方式解调信号,采用混频器将两路信号混频便能将外界加载在光纤上的信号解调出来,其具体结构为:窄线宽激光器(1)输出的连续光经光耦合器(2)后分为两路,一路由与脉冲发生器(4)相连的声光调制器(3)调制为脉冲光之后经环形器(5)注入到传感光纤(6);另一路通过偏振控制器(7)与耦合器(8)连接;脉冲光在光纤中传输过程中产生的后向散射光通过环形器(5)从另一端口输出,输出的散射光与本地光在耦合器(8)处合成一束光,然后经平衡探测器(9)进行拍频,拍频信号频率由声光调制器(3)引入的频移决定,拍频信号经过电带通滤波器(10)、低噪放大器(11)滤波放大后,平衡光电探测器输出的电信号分成两路,即被功分比为50:50的功分器(12)分为相同的两个信号,再用混频器(13)进行解调,最后经过低通滤波器(14)之后用数据采集卡(15)采集并用数据处理机(16)处理。
2.根据权利要求1所述的一种基于自混频技术的相位敏感光时域反射系统,其特征在于,平衡光电探测器(9)电域带宽大于声光调制器(3)引入的频移值。
3.根据权利要求1所述的一种基于自混频技术的相位敏感光时域反射系统,其特征在于,电带通滤波器(10)中心频率与声光调制器(3)引入的频移相同,带宽与超窄线宽激光器(1)频率漂移引入的频移值相同。
4.根据权利要求1所述的一种基于自混频技术的相位敏感光时域反射系统,其特征在于,电功分器(12)的功率比为50:50。
5.根据权利要求1所述的一种基于自混频技术的相位敏感光时域反射系统,其特征在于,电混频器(13)RF端和LO端输入与声光调制器(3)引入的频移值相同,IF端为DC至电带通滤波器(10)的带宽值。
