1.一种双联动型花蓬头弯管注塑模具，包括抽芯动力机构、第一组抽芯机构A组、第二组抽芯机构B组、出水孔滑块机构C组、螺纹孔滑块机构D组；其中抽芯动力机构包含零件有动力电机（1）、电机齿轮（2）、中间传动齿轮（3）、第一轴承座（4）、中央动力轴（5）、第一传动齿轮（6）、第二传动齿轮（7）、第二轴承座（8）、第二轴承（9）、第一轴承（10）；第一组抽芯机构A组与第二组抽芯机构B组具有相同的结构，第一组抽芯机构A组零件包括有压紧块（11）、左导槽板（12）、右导槽板（13）、弯管滑块头（14）、平板滑块体（15）、滑块体动力齿条（16）、中央导向条（17）；出水孔滑块机构C组零件组成包括滑块座（25）、第一压块（26）、第一滑块（27）、第二滑块压条（28）、第二滑块（29）；螺纹孔滑块机构D组包括第三压紧块（18）、第三滑块（19）、第四滑块（20）、中间压紧块（21）、第五滑块（22）、第六滑块（23）、第四压紧块（24）。

2.根据权利要求1一种双联动型花蓬头弯管注塑模具，所述抽芯动力机构包括动力

电机（1）、电机齿轮（2）、中间传动齿轮（3）、第一轴承座（4）、中央动力轴（5）、第一传动齿轮（6）、第二传动齿轮（7）、第二轴承座（8）、第二轴承（9）、第一轴承（10）；动力电机（1）通过螺钉安装于模具模板上，第一轴承座（4）、第二轴承座（8）通过螺钉安装于模具模板上，中央动力轴（5）通过第二轴承（9）、第一轴承（10）安装于第一轴承座（4）、第二轴承座（8）上，第一传动齿轮（6）、第二传动齿轮（7）、中间传动齿轮（3）安装于中央动力轴（5），中间传动齿轮（3）传递来自电机齿轮（2）的主动动力，第一传动齿轮（6）、第二传动齿轮（7）将电机齿轮（2）的动力传递给抽芯机构A组、抽芯机构B组上的滑块体动力齿条（16），从而带动平板滑块体（15）抽芯滑动运动。

3.根据权利要求1一种双联动型花蓬头弯管注塑模具，所述第一组抽芯机构A组包括

压紧块（11）、左导槽板（12）、右导槽板（13）、弯管滑块头（14）、平板滑块体（15）、滑块体动力齿条（16）、中央导向条（17）；左导槽板（12）、右导槽板（13）开设有导向槽，供中央导向条（17）为平板滑块体（15）的抽芯运动导向；滑块体动力齿条（16）、中央导向条（17）、弯管滑块头（14）安装于平板滑块体（15）上；左导槽板（12）、右导槽板（13）通过垫块与螺钉组装为平板滑块体（15）的运动导滑架，安装于模具模板上，供平板滑块体（15）、滑块体动力齿条（16）、中央导向条（17）、弯管滑块头（14）在其内运动；A组、B组上的滑块体动力齿条（16）与第一传动齿轮（6）、第二传动齿轮（7）联结，从而由第一传动齿轮（6）、第二传动齿轮（7）带动A组、B组内的平板滑块体（15）沿A组、B组内的左导槽板（12）、右导槽板（13）上的导槽滑动，为其抽芯提供动力。

4.根据权利要求1一种双联动型花蓬头弯管注塑模具，所述压紧块（11）为平板滑块体（15）提供闭及注塑锁紧力。

5.根据权利要求1一种双联动型花蓬头弯管注塑模具，所述出水孔滑块机构C组零件

组成包括滑块座（25）、第一压块（26）、第一滑块（27）、第二滑块压条（28）、第二滑块（29）；

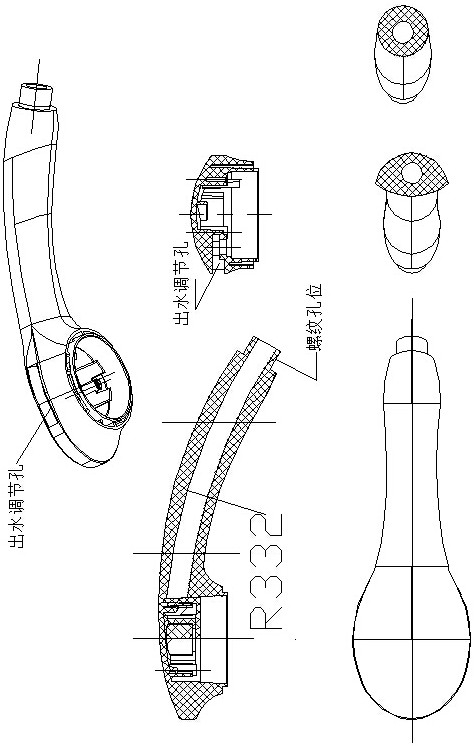

滑块座（25）、第一压块（26）、第一滑块（27）及其斜导柱、压紧块构成第一个产品的出水孔滑块脱模机构；第二滑块压条（28）、第二滑块（29）及其斜导柱与压紧块构成第二个产品的出水孔滑块脱模机构。

6.根据权利要求1一种双联动型花蓬头弯管注塑模具，所述螺纹孔滑块机构D组包括

第三压紧块（18）、第三滑块（19）、第四滑块（20）、中间压紧块（21）、第五滑块（22）、第六滑块（23）、第四压紧块（24）；第三压紧块（18）、第三滑块（19）及其导柱、第四滑块（20）及其导柱、中间压紧块（21）左斜面构成第一个产品的哈弗抽芯滑块；中间压紧块（21）右斜面、第五滑块（22）及其导柱、第六滑块（23）及其导柱、第四压紧块（24）构成第二个产品的哈弗抽芯滑块。
