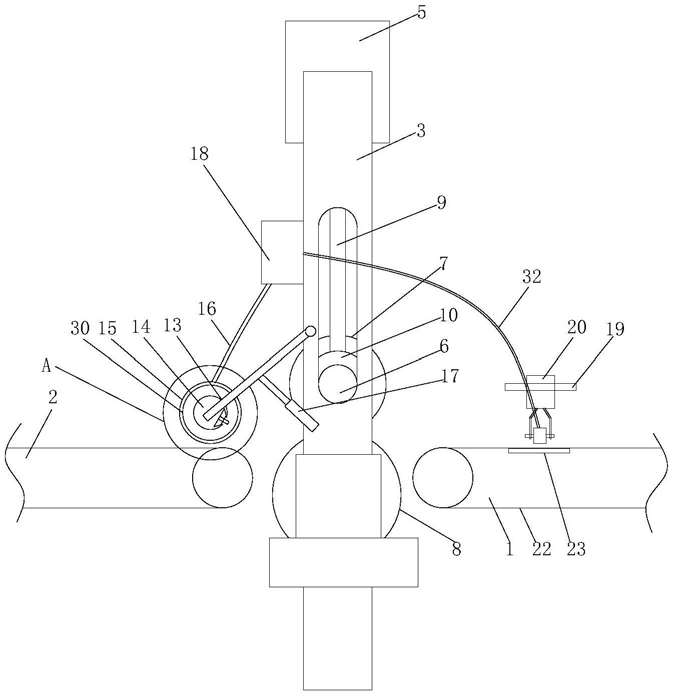

1.一种瓦楞纸用压痕机,其特征在于,包括纵向压痕装置、预压润湿装置、前输送装置(1)和后输送装置(2),纵向压痕装置设置于前输送装置(1)和后输送装置(2)之间,预压润湿装置设于后输送装置(2)的上方;
纵向压痕装置包括两个对称设置的立柱(3)、横杆(4)、气缸(5)、压辊(6)、压轮(7)和支承辊(8),横杆(4)设置在两立柱(3)的顶端,气缸(5)设置于横杆(4)上,气缸(5)的输出杆(9)与轴套(10)连接,压辊(6)转动安装在轴套(10)内,且两端分别穿过两立柱(3)的导向槽(11),支承辊(8)两端分别与两立柱(3)转动连接,支承辊(8)由驱动机构(12)驱动旋转,压轮(7)套装于压辊(6)上,压轮(7)在压辊(6)上的轴向位置可调;
预压润湿装置包括两个对称设置的连杆(13)、转动辊(14)、预压轮(30)、海绵层(15)、第一喷水管(16)和喷水器(18),转动辊(14)两端分别与两连杆(13)的第一端转动连接,两连杆(13)的第二端分别与两立柱(3)转动连接,连杆(13)由伸缩杆(17)支撑,伸缩杆(17)与立柱(3)转动连接;
预压轮(30)套装于转动辊(14)上,且与压轮(7)一一对应,预压轮(30)在转动辊(14)上的轴向位置可调,预压轮(30)的宽度大于压轮(7)的宽度,且其滚压面外侧设有海绵层(15),第一喷水管(16)的出水口设于转动辊(14)上方,第一喷水管(16)与喷水器(18)相连。
2.根据权利要求1所述的瓦楞纸用压痕机,其特征在于,还包括横向压痕装置,横向压痕装置包括横梁(19),横梁(19)上设有行走机构(20),行走机构(20)下方转动安装有横向压轮(21)和横向预压装置,横向预压装置设置在横向压轮(21)侧方,且与其位置相对,横向预压装置包括横向预压轮(31)、设置于横向预压轮(31)外侧的润湿层(33)、设置于润湿层(33)上方的第二喷水管(32),横向预压轮(31)的宽度大于横向压轮(21)的宽度,第二喷水管(32)与喷水器(18)连接,前输送装置(1)包括前输送带(22),前输送带(22)的上输送面的下方设有支撑板(23),横向压痕装置设于前输送带(22)和支撑板(23)的上方,横梁(19)与支撑板(23)之间的距离可调。
3.根据权利要求2所述的瓦楞纸用压痕机,其特征在于,横向压轮(21)的两侧均设有横向预压装置。
4.根据权利要求1所述的瓦楞纸用压痕机,其特征在于,压辊(6)上设有第一燕尾槽(24),第一燕尾槽(24)沿压辊(6)轴向延伸,压轮(7)端侧上设有第一滑块(25),第一滑块(25)与第一燕尾槽(24)相适配,第一滑块(25)上设有第一锁紧螺栓(26);转动辊(14)上设有第二燕尾槽(27),第二燕尾槽(27)沿转动辊(14)轴向延伸,预压轮(30)端侧上设有第二滑块(28),第二滑块(28)与第二燕尾槽(27)相适配,第二滑块(28)上设有第二锁紧螺栓(29)。
5.根据权利要求1所述的瓦楞纸用压痕机,其特征在于,压辊(6)和转动辊(14)上均设有刻度。
6.根据权利要求5所述的瓦楞纸用压痕机,其特征在于,压辊(6)和转动辊(14)上的刻度位置相对应,且标示相同。
7.根据权利要求1所述的瓦楞纸用压痕机,其特征在于,第一喷水管(16)和第二喷水管(32)上均设有流量控制阀。
8.根据权利要求1所述的瓦楞纸用压痕机,其特征在于,第一喷水管(16)的出水口与海绵层(15)相抵。
9.根据权利要求2所述的瓦楞纸用压痕机,其特征在于,第二喷水管(32)出水口与润湿层(33)相抵。
