专利号: 2015103143745
申请人: 苏州市吴中区胥口广博模具加工厂
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

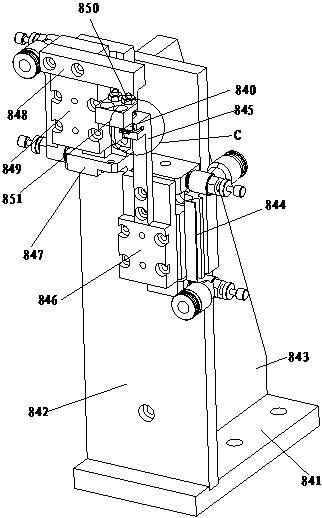

1.一种并排六针母插头插针机的气动针尾切断装置,其特征在于:该并排六针母插头插针机的气动针尾切断装置包括针尾切断压板、切断装置底板、切断装置立板、切断装置筋板、针尾切断滑轨气缸、针尾切断模、针尾切断模座、插针压固滑轨气缸、插针压固模、插针压固模座、切断机构缓冲器和切断机构缓冲器座,所述切断装置立板垂直安装于切断装置底板,切断装置立板背面设有切断装置筋板,切断装置筋板垂直固定于切断装置底板,切断装置立板正面上部设有插针压固滑轨气缸,插针压固滑轨气缸的滑轨上安装有插针压固模座,插针压固模座上安装有插针压固模,插针压固模的前侧设有针尾切断压板,针尾切断压板的上边沿顶在两个切断机构缓冲器的缓冲头上,两个切断机构缓冲器安装于切断机构缓冲器座,切断机构缓冲器座安装于切断压板稳定导块上平面,插针压固模的右侧对应设有针尾切断模,针尾切断模安装于针尾切断模座,针尾切断模座安装于针尾切断滑轨气缸的滑轨上,针尾切断滑轨气缸安装于切断装置立板正面下部。
