1.一种高长径比棒状WS2纳米晶的制备方法，其特征在于：包括以下步骤：

步骤一：将六氯化钨和硫脲加入甘油与蒸馏水的混合物中，并搅拌至六氯化钨和硫脲溶解，得混合溶液，所述混合物中甘油与蒸馏水的体积比为(1～4)∶(1～4)，所述混合溶液中钨与硫的物质的量之比为(1～5)∶(1～5)，所述混合溶液中W6+的浓度为0.005～0.5mol/L，将混合溶液超声振荡20～60min，得溶液A；

步骤二：向溶液A中加入羧甲基纤维素钠和海藻酸钠，并不断搅拌使羧甲基纤维素钠和海藻酸钠充分溶解，然后超声振荡20～60min，得溶液B；溶液B中羧甲基纤维素钠和海藻酸钠的质量比为(1～9)∶(1～9)，溶液B中羧甲基纤维素钠和海藻酸钠总的质量分数为5～

30％；

步骤三：将溶液B放入油浴锅中隔绝空气反应陈化1～12h，油浴温度控制在50～140℃，反应后自然冷却到室温；

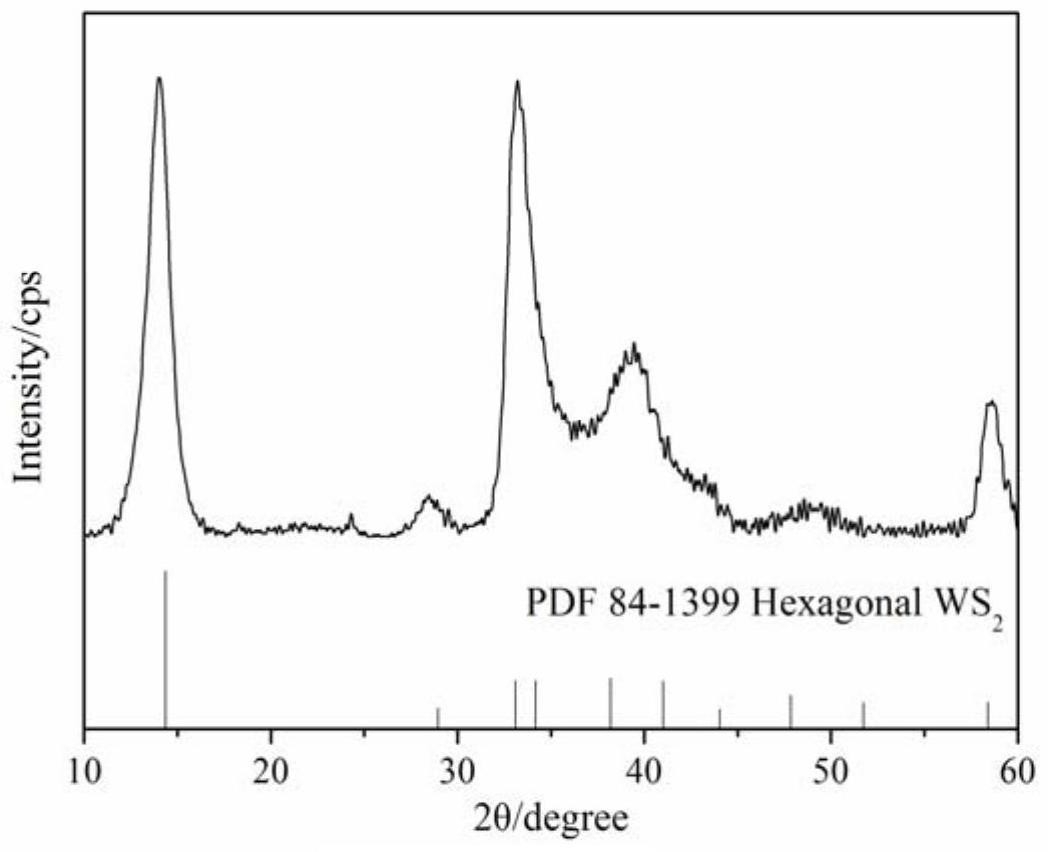

步骤四：经过步骤三后，离心分离产物，然后依次采用去离子水和无水乙醇洗涤产物后于-10～-60℃冷冻干燥，即获得高长径比棒状WS2纳米晶。

2.根据权利要求1所述一种高长径比棒状WS2纳米晶的制备方法，其特征在于：所述步骤一以及步骤二中，搅拌采用磁力搅拌器。

3.根据权利要求1所述一种高长径比棒状WS2纳米晶的制备方法，其特征在于：所述步骤一以及步骤二中，超声振荡采用300～1000W的超声波清洗器。

4.根据权利要求1所述一种高长径比棒状WS2纳米晶的制备方法，其特征在于：所述步骤三中，油浴锅采用电热恒温水浴锅。

5.根据权利要求1所述一种高长径比棒状WS2纳米晶的制备方法，其特征在于：所述步骤四中，冷冻干燥的真空度为0.0～8.0Pa，冷冻干燥时间为3～8h。
