1.石墨烯负载纳米Fe3O4/水性聚氨酯复合磁性导电吸波涂层材料，其特征在于：由以下质量份的组分制备：

高分子有机树脂 60-75份；

石墨烯负载Fe3O4复合磁性导电纳米粒子 1-10份；

有机溶剂 20-30份；

分散剂 0.1-0.5份；

消泡剂 0.1-0.5份。

2.根据权利要求1所述的石墨烯负载纳米Fe3O4/水性聚氨酯复合磁性导电吸波涂层材料，其特征在于：所述高分子有机树脂为水性聚氨酯树脂。

3.根据权利要求2所述的石墨烯负载纳米Fe3O4/水性聚氨酯复合磁性导电吸波涂层材料，其特征在于：所述石墨烯负载Fe3O4复合磁性导电纳米粒子由以下组分制得：石墨 2-3g；

质量分数为98%的浓硫酸 60-120mL；

硝酸钠 1-2g；

高锰酸钾 6-9g；

三氯化铁 0.38-0.94g；

硫酸亚铁 0.22-0.56g；

摩尔浓度为1mol/L的氢氧化钠溶液 5-15mL；

水合肼 1-3mL；

水 290-450mL。

4.根据权利要求3所述的石墨烯负载纳米Fe3O4/水性聚氨酯复合磁性导电吸波涂层材料，其特征在于：所述有机溶剂为N,N-二甲基甲酰胺、丙酮或无水乙醇。

5.根据权利要求4所述的石墨烯负载纳米Fe3O4/水性聚氨酯复合磁性导电吸波涂层材料，其特征在于：所述分散剂为十六烷基三甲基氯化铵或十二烷基硫酸二乙醇胺盐。

6.根据权利要求5所述的石墨烯负载纳米Fe3O4/水性聚氨酯复合磁性导电吸波涂层材料，其特征在于：所述消泡剂为甲基硅油、硅氧烷或磷酸三丁酯。

7.石墨烯负载纳米Fe3O4/水性聚氨酯复合磁性导电吸波涂层材料的制备方法，其特征在于：由以下步骤实现：

1）石墨烯负载Fe3O4复合磁性导电纳米粒子有机溶液的制备：（1）氧化石墨烯的制备：

将2-3g石墨、60-120mL质量分数为98%的浓硫酸、1-2g硝酸钠混合置于冰水浴中搅拌，再加入6-9g高锰酸钾继续反应，再在室温下反应并加入90-150mL的水，在95-100℃下进行彻底的氧化得到氧化石墨，再超声剥离高速离心得到氧化石墨烯水溶液；

（2）制备石墨烯负载纳米Fe3O4：先用200-300mL水将40-60mL氧化石墨烯溶液进行稀释，以三氯化铁和硫酸亚铁为铁盐，，加入三氯化铁0.38-0.94g，硫酸亚铁0.22-0.56g，以5-15mL摩尔浓度为1mol/L的NaOH溶液作为沉淀剂，在50-60℃下反应30min；然后再加入1-3mL水合肼，在90±5℃的温度下反应3-5h后，取出自然冷却；

（3）分离：

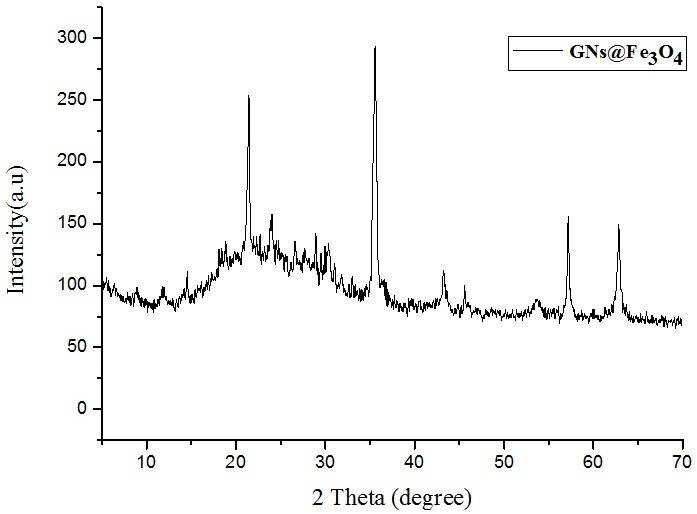

用磁倾析法分离、蒸馏水洗涤到产物混合液呈中性后，减压过滤，得到石墨烯负载Fe3O4复合磁性导电纳米粒子；

（4）后处理：

1）将制备的石墨烯负载Fe3O4复合磁性导电纳米粒子1-10质量份用有机溶剂洗涤后超声分散于20-30质量份的有机溶剂中，得石墨烯负载Fe3O4复合磁性导电纳米粒子有机溶液；

2）在所得石墨烯负载Fe3O4复合磁性导电纳米粒子有机溶液中加入60-75质量份高分子有机树脂、0.1-0.5质量份分散剂、0.1-0.5质量份消泡剂，一起混合超声分散，高速剪切搅拌，涂膜得产品。

8.根据权利要求7所述的石墨烯负载纳米Fe3O4/水性聚氨酯复合磁性导电吸波涂层材料的制备方法，其特征在于：步骤1）的（4）中，有机溶剂为N,N-二甲基甲酰胺、丙酮或无水乙醇；

步骤2）中，高分子有机树脂为水性聚氨酯树脂，分散剂为十六烷基三甲基氯化铵或十二烷基硫酸二乙醇胺盐，消泡剂为甲基硅油、硅氧烷或磷酸三丁酯。
