专利号: 2015102840588
申请人: 曹中跃
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

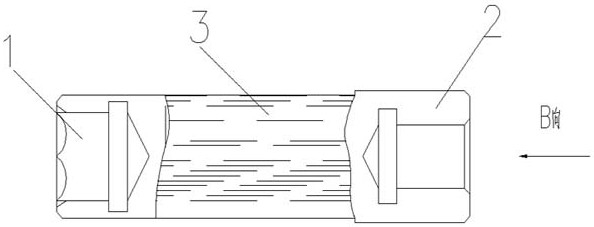

1. 一种数控机床用套筒扳手,其特征在于:包括握柄(3)和固定设置于握柄(3)两端的第一驱动部(1)和第二驱动部(2),所述第一驱动部(1)为正六边形套筒,第二驱动部(2)为正四边形套筒;所述握柄(3)上设置有防滑层。

2.根据权利要求1所述的数控机床用套筒扳手,其特征在于:所述握柄(3)包括两段,分别为第一握柄(31)和第二握柄(32);第一握柄(31)的一端为第一驱动部(1),另一端为与第二握柄(32)连接的枢接段(311),且该枢接段(311)周侧环设有一凹槽(312);第二握柄(32)的一端为第二驱动部(2),另一端为与第一握柄(31)连接的穿枢槽(321),且第二握柄(32)周侧开设有一贯穿至穿枢槽(321)并对应第一握柄(31)上凹槽的侧螺孔(322),另以一限位件(323)螺设于侧螺孔(322)且一端限位于凹槽(312)内。

3.根据权利要求2所述的数控机床用套筒扳手,其特征在于:还包括一滑套(4),该滑套(4)滑动套设于第一握柄(31),并操控该滑套(4)朝第二握柄(32)滑动而定位于第一握柄(31)与第二握柄(32)间,限制第一握柄(31)与第二握柄(32)相对轴向转动。

4.根据权利要求3所述的数控机床用套筒扳手,其特征在于:所述第一握柄(31)周侧包括一第一曲面以及一第一限制面(313),而第二握柄(32)周侧包括一第二曲面以及一第二限制面(324),该滑套(4)包括一内圈,且内圈包括一滑设于第一、二曲面的内曲面(41),以及一滑设于第一限制面(313)与第二限制面(324)的限止面(42)。

5.根据权利要求1所述的数控机床用套筒扳手,其特征在于:所述数控机床用套筒扳手的材质为45#钢,且表面经过镀铬处理。
