1.一种低浓度混合染料的光催化降解方法，所述混合染料是指甲基橙和亚甲基蓝的混合染料，其特征在于所述方法为：将锌锡二元水滑石置于甲基橙和亚甲基蓝的混合染料溶液中，室温、pH值中性条件下，用氙灯照射10～15h，搅拌，使甲基橙和亚甲基蓝降解，得到降解处理后的染料溶液；所述锌锡二元水滑石质量用量以混合染料溶液的体积计为

0.02～2.0mg/mL；

2+ 4+ - 4+

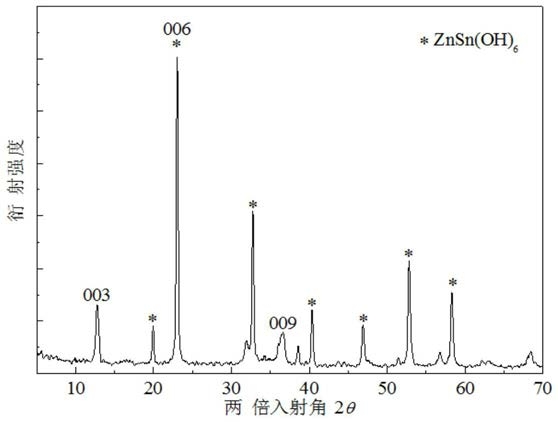

所述锌锡二元水滑石的化学通式为[Zn 1-xSn x(OH)2](NO3)2x·mH2O]，其中x为Sn /

4+ 2+

[Sn +Zn ]的摩尔比，0

2+ 4+

2.如权利要求1所述的方法，其特征在于所述锌锡二元水滑石化学通式为[Zn 0.75Sn-

0.25(OH)2](NO3)0.5·0.5H2O]。

3.如权利要求1所述的方法，其特征在于，所述锌锡二元水滑石质量用量以混合染料溶液的体积计为1.0mg/mL。

4.如权利要求1所述的方法，其特征在于所述混合染料溶液中甲基橙的质量浓度为

0.5～24mg/L，亚甲基蓝的质量浓度为1～12mg/L。

5.如权利要求1所述的方法，其特征在于所述氙灯的波长为380nm～760nm，功率

500～1000W。
