专利号: 2015102709549
申请人: 海安常大技术转移中心有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 信号装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

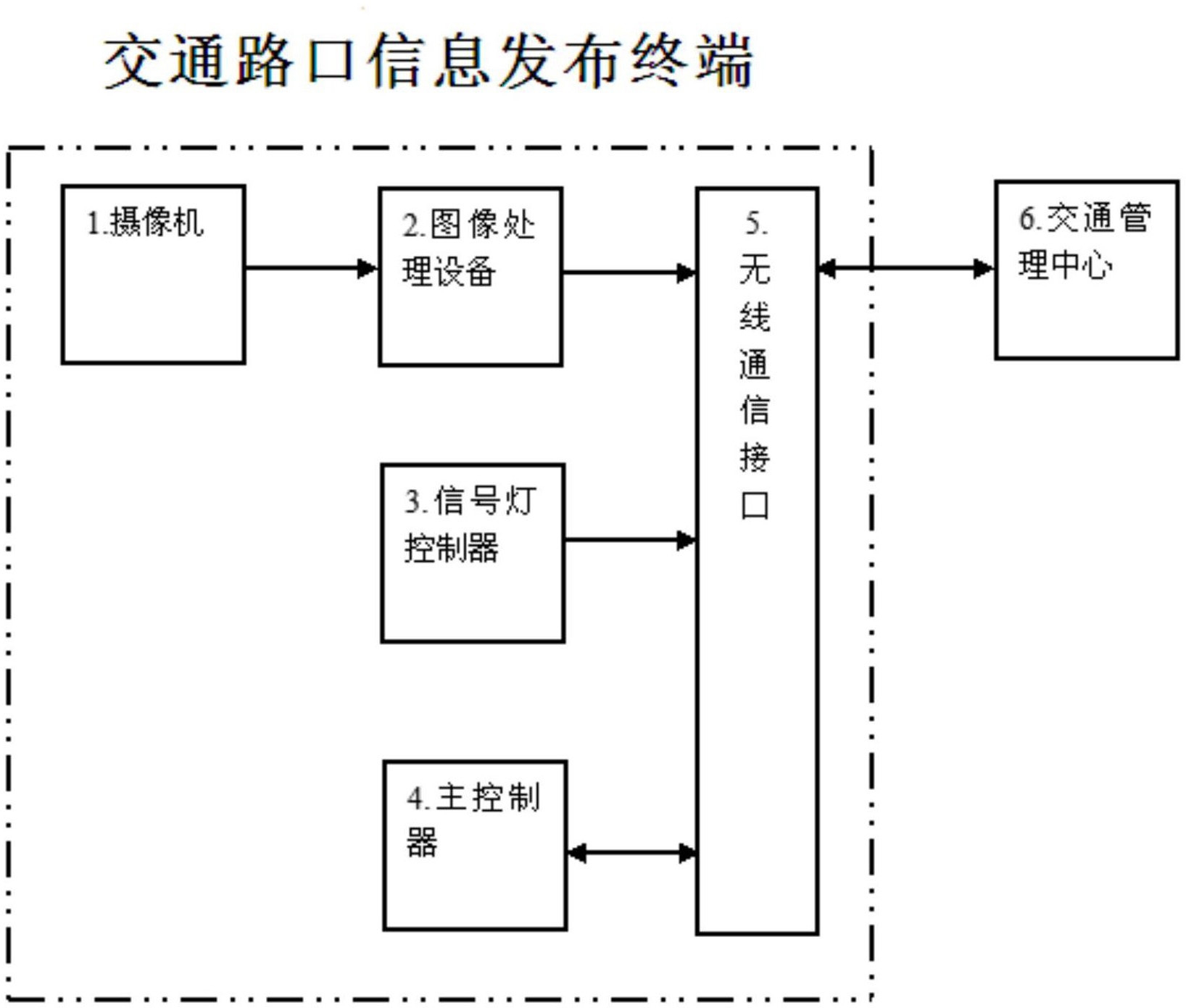

1.一种交通路口信息发布终端,所述终端固定在交通路口的固定杆上,其特征在于,所述终端包括摄像机、图像处理设备、信号灯控制器、无线通信接口和主控制器,图像处理设备连接摄像机以将摄像机所拍摄的路口图像依次进行图像滤波处理和拥堵指数分析处理,输出路口拥堵指数,无线通信接口分别与图像处理设备和信号灯控制器连接,将路口拥堵指数和信号灯控制器所输出的信号灯信息发送到交通管理中心,主控制器与无线通信接口连接以定时将无线通信接口所接收的第一路口预定区域内多个交通路口的路口拥堵指数和信号灯信息发送到第二路口预定区域内的车辆的无线接收终端。

2.如权利要求1所述的交通路口信息发布终端,其特征在于,所述终端还包括: 用户设定设备,用于根据用户的输入,设定第一预定拥堵指数阈值、第二预定拥堵指数阈值、第一路口预定区域和第二路口预定区域,第一路口预定区域和第二路口预定区域都是以所述终端所在交通路口为中心的圆形区域,第一预定拥堵指数阈值小于第二预定拥堵指数阈值; 存储设备,与用户设定设备和无线通信接口分别连接,存储第一预定拥堵指数阈值、第二预定拥堵指数阈值、第一路口预定区域和第二路口预定区域,存储第一路口预定区域内多个交通路口的路口拥堵指数和信号灯信息,还存储第二路口预定区域内的车辆的无线接收终端ID ; 所述无线通信接口将第一路口预定区域和第二路口预定区域发送到交通管理中心,以接收交通管理中心反馈的第一路口预定区域内多个交通路口的路口拥堵指数和信号灯信息,并接收交通管理中心反馈的第二路口预定区域内的车辆的无线接收终端ID ; 所述图像处理设备还包括 图像滤波处理单元,连接所述摄像机以接收路口图像,对路口图像滤波处理以滤除路口图像中的干扰噪声; 拥堵指数分析处理单元,连接所述图像滤波处理单元和所述无线通信接口,用于对滤除干扰噪声后的路口图像中交通路口处滞留的车辆数量进行分析,以获得路口拥堵指数,并将路口拥堵指数发送给所述无线通信接口,路口拥堵指数越高,对应的交通路口处滞留的车辆数量越多; 所述主控制器与所述无线通信接口和所述存储设备分别连接,设定定时时间,当所述图像处理设备输出的路口拥堵指数大于第一预定拥堵指数阈值时,输出第一信息发布信号,当所述图像处理设备输出的路口拥堵指数大于第二预定拥堵指数阈值时,输出第二信息发布信号; 显示设备,连接所述主控制器,实时显示第一路口预定区域内多个交通路口的路口拥堵指数; 所述无线通信接口在接收到所述第一信息发布信号时,按照所述定时时间将第一路口预定区域内多个交通路口的路口拥堵指数定时发送到与第二路口预定区域内的车辆的无线接收终端ID对应的无线接收终端,所述无线通信接口在接收到所述第二信息发布信号时,按照所述定时时间将第一路口预定区域内多个交通路口的路口拥堵指数和信号灯信息定时发送到与第二路口预定区域内的车辆的无线接收终端ID对应的无线接收终端; 其中,所述用户设定设备、所述存储设备、所述图像处理设备、所述信号灯控制器和所述主控制器都设于交通路口信息发布终端的仪表盒内,所述摄像机、所述无线通信接口和所述显示设备都通过有线电缆与仪表盒连接并设置在交通路口的固定杆的横杆中央; 其中,所述信号灯信息包括路口的信号灯的当前状态、红灯间隔时间、绿灯间隔时间和黄灯间隔时间,所述当前状态包括红灯状态、黄灯状态和绿灯状态,所述用户设定设备分别通过设定第一路口预定区域对应的圆形区域的半径和第二路口预定区域对应的圆形区域的半径设置第一路口预定区域和第二路口预定区域, 所述图像滤波处理单元采用非线性滤波器执行对路口图像的滤波处理, 将用户设定设备、所述存储设备、所述图像处理设备、所述信号灯控制器和所述主控制器集成在一块集成电路板上。
