专利号: 2015102579808
申请人: 摩尔动力(北京)技术股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧发动机;热气或燃烧生成物的发动机装置
更新日期:2024-12-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

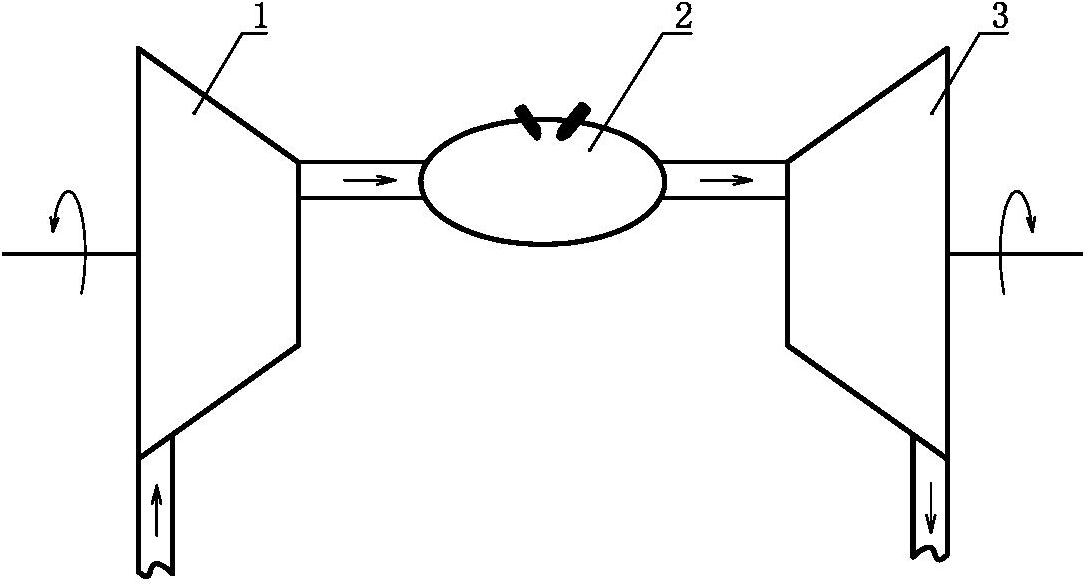

1.一种容积型分置发动机,包括容积型压缩单元(1)、内燃燃烧室(2)和膨胀做功单元(3),其特征在于:所述容积型压缩单元(1)、所述内燃燃烧室(2)和所述膨胀做功单元(3)依次连通,所述内燃燃烧室(2)的容积大于所述容积型压缩单元(1)单次吐出体积的1.5倍以上,所述膨胀做功单元(3)的单位时间吞入体积大于所述容积型压缩单元(1)的单位时间吐出体积的1.2倍以上。

2.如权利要求1所述容积型分置发动机,其特征在于:所述内燃燃烧室(2)为连续内燃燃烧室。

3.如权利要求1所述容积型分置发动机,其特征在于:所述膨胀做功单元(3)的单位时间吐出的做功膨胀终了时的体积大于所述容积型压缩单元(1)的单位时间吞入体积。

4.如权利要求1至3中任一项所述容积型分置发动机,其特征在于:所述膨胀做功单元(3)设为容积型膨胀做功单元或设为速度型膨胀做功单元。

5.如权利要求1至3中任一项所述容积型分置发动机,其特征在于:所述容积型分置发动机还包括涡轮增压器(4),所述涡轮增压器(4)的压气机(41)的工质出口与所述容积型压缩单元(1)的工质入口连通,所述涡轮增压器(4)的涡轮(42)的工质入口与所述膨胀做功单元(3)的工质出口连通。

6.如权利要求5所述容积型分置发动机,其特征在于:所述压气机的工质出口处设中冷器(5)。

7.如权利要求1至3中任一项所述容积型分置发动机,其特征在于:所述容积型分置发动机还包括涡轮增压器(4),所述膨胀做功单元(3)设为容积型膨胀做功单元,所述涡轮增压器(4)的压气机(41)的工质出口与所述容积型压缩单元(1)的工质入口连通,所述涡轮增压器(4)的涡轮(42)的工质入口与所述容积型膨胀做功单元的工质出口连通。

8.如权利要求7所述容积型分置发动机,其特征在于:所述压气机的工质出口处设中冷器(5)。

9.如权利要求1至3中任一项所述容积型分置发动机,其特征在于:所述容积型压缩单元(1)设为容积型变界流体机构压缩单元,所述膨胀做功单元(3)设为容积型变界流体机构膨胀单元。

10.如权利要求1至3中任一项所述容积型分置发动机,其特征在于:所述容积型压缩单元(1)设为容积型变界流体机构多级压缩单元,所述膨胀做功单元(3)设为容积型变界流体机构多级膨胀单元。

11.如权利要求10所述容积型分置发动机,其特征在于:所述容积型变界流体机构多级压缩单元和所述容积型变界流体机构多级膨胀单元中相邻两级之间设有相位差以实现在任何时间内至少一级变界流体机构中的工质入口和工质出口处于非连通状态。

12.如权利要求1至3中任一项所述容积型分置发动机,其特征在于:所述容积型压缩单元(1)设为往复活塞压缩单元,所述膨胀做功单元(3)设为往复活塞膨胀单元。

13.如权利要求12所述容积型分置发动机,其特征在于:所述往复活塞压缩单元的配气门设为旋转阀配气机构。

14.如权利要求12所述容积型分置发动机,其特征在于:所述往复活塞膨胀单元的配气门设为旋转阀配气机构。

15.如权利要求13所述容积型分置发动机,其特征在于:所述往复活塞膨胀单元的配气门设为旋转阀配气机构。

16.如权利要求1至3中任一项所述容积型分置发动机,其特征在于:所述容积型压缩单元(1)设为往复活塞多级压缩单元,所述膨胀做功单元(3)设为往复活塞多级膨胀单元。

17.如权利要求16所述容积型分置发动机,其特征在于:所述往复活塞多级压缩单元的配气门设为旋转阀配气机构。

18.如权利要求16所述容积型分置发动机,其特征在于:所述往复活塞多级膨胀单元的配气门设为旋转阀配气机构。

19.如权利要求17所述容积型分置发动机,其特征在于:所述往复活塞多级膨胀单元的配气门设为旋转阀配气机构。

20.如权利要求1至3中任一项所述容积型分置发动机,其特征在于:所述容积型压缩单元(1)设为往复活塞压缩单元,所述膨胀做功单元(3)设为变界流体机构膨胀单元。

21.如权利要求20所述容积型分置发动机,其特征在于:所述往复活塞压缩单元的配气门设为旋转阀配气机构。

22.如权利要求1至3中任一项所述容积型分置发动机,其特征在于:所述容积型压缩单元(1)设为往复活塞多级压缩单元,所述膨胀做功单元(3)设为变界流体机构多级膨胀单元。

23.如权利要求22所述容积型分置发动机,其特征在于:所述往复活塞多级压缩单元的配气门设为旋转阀配气机构。

24.如权利要求1至3中任一项所述容积型分置发动机,其特征在于:所述容积型压缩单元(1)设为变界流体机构压缩单元,所述膨胀做功单元(3)设为往复活塞膨胀单元。

25.如权利要求24所述容积型分置发动机,其特征在于:所述往复活塞膨胀单元的配气门设为旋转阀配气机构。

26.如权利要求1至3中任一项所述容积型分置发动机,其特征在于:所述容积型压缩单元(1)设为变界流体机构多级压缩单元,所述膨胀做功单元(3)设为往复活塞多级膨胀单元。

27.如权利要求26所述容积型分置发动机,其特征在于:所述往复活塞多级膨胀单元的配气门设为旋转阀配气机构。
