1.一种用于制备石墨烯的机械加工介质，其特征在于：所述介质为金属，所述金属用于机械加工获得石墨烯或金属基石墨烯复合材料时与原料石墨混合。

2.根据权利要求1所述的用于制备石墨烯的机械加工介质，其特征在于：所述金属具有所需的塑性，断裂伸长率>2％。

3.据权利要求1所述的用于制备石墨烯的机械加工介质，其特征在于：所述金属为金属粉末材料。

4.据权利要求3所述的用于制备石墨烯的机械加工介质，其特征在于：所述金属粉末材料的细度与用于获得石墨烯的原料石墨的细度相当。

5.据权利要求1所述的用于制备石墨烯的机械加工介质，其特征在于：所述金属粉末材料的金属为金、银、铜、铝、镁、铁、锌、钠、钙、锂、钛、镍、锡、铅中的一种、几种的混合物或以该金属制成的合金。

6.一种利用权利要求1至5任一权利要求所述的介质制备石墨烯复合材料的方法，其特征在于：包括下列步骤：a.将金属与原料石墨投放至机械加工设备中；

b.采用具有碾压作用的机械加工方式进行机械加工；

c.出料，即获得金属基石墨烯复合材料。

7.据权利要求6所述的制备石墨烯复合材料的方法，其特征在于：步骤a中，所述机械加工设备封闭并采用惰性气体保护或真空。

8.据权利要求7所述的制备石墨烯复合材料的方法，其特征在于：步骤b中，所述机械加工采用球磨、研磨、碾磨或砂磨，如果采用球磨，球料体积比为3-100:1，所述金属采用金属粉末材料，原料中原料石墨与金属粉末材料体积比为1：0.2-30。

9.据权利要求8所述的制备石墨烯复合材料的方法，其特征在于：所述球磨中，球磨罐填充率不大于50％；球磨时间:1h-100h。

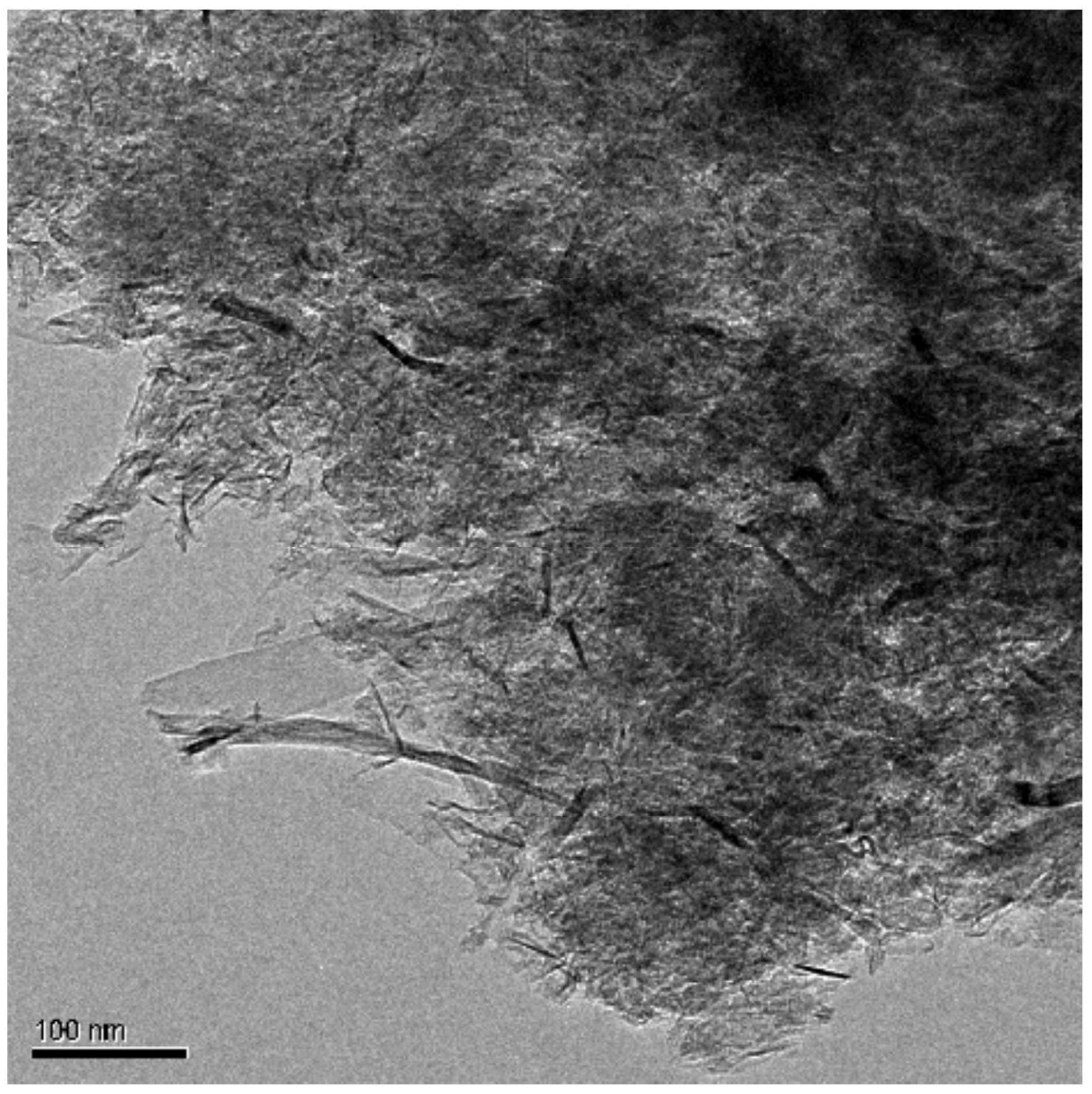

10.一种利用权利要求1至5任一权利要求所述的介质制备石墨烯方法，其特征在于：将权利要求6至9任一权利要求所制备的石墨烯/金属复合材料的金属采用热熔或化学溶解的方式去除即获得石墨烯。
