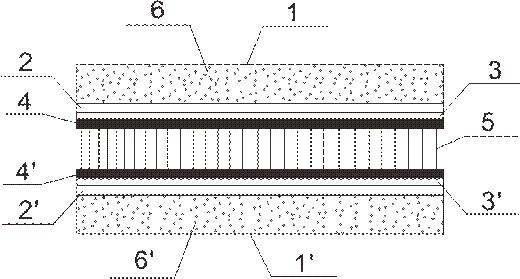

1.一种薄膜植绒式高弹阻燃保暖片状材料，其特征在于：上层纤网(1)内部撒有热熔粉与阻燃粉的混合粉(6)，下层纤网(1’)内部撒有热熔粉与阻燃粉的混合粉(6’)，上层纤网(1)与下层纤网(1’)相向的表面分别用上热熔膜(2)、下热熔膜(2’)固结上植绒薄膜基材(3)、下植绒薄膜基材(3’)，静电植绒的绒毛(5)夹在上植绒薄膜基材(3)、下植绒薄膜基材(3’)之间，上植绒薄膜基材(3)与下植绒薄膜基材(3’)相向的表面分别涂覆上粘合剂膜(4)、下粘合剂膜(4’)，绒毛(5)处于垂直状态，两端分别插入上粘合剂膜(4)、下粘合剂膜(4’)之中，固结在上植绒薄膜基材(3)、下植绒薄膜基材(3’)的表面。2.如权利要求1所述的一种薄膜植绒式高弹阻燃保暖片状材料，其特征在于：所述的上层纤网(1)、下层纤网(1’)为短纤维机械梳理成网或气流成网的纤网。3.如权利要求1所述的一种薄膜植绒式高弹阻燃保暖片状材料，其特征在于：所述的热熔粉与阻燃粉的混合粉(6、6’)为熔点低、流变性能较好、粘结强度高的热熔粉与热稳定性好、阻燃性能好的阻燃粉进行混合制备的混合物。4.如权利要求1所述的一种薄膜植绒式高弹阻燃保暖片状材料，其特征在于：所述的上粘合剂膜(4)及下粘合剂膜(4’)选用的粘合剂为粘结强度高、耐水洗、耐老化型的粘合剂。5.如权利要求1所述的一种薄膜植绒式高弹阻燃保暖片状材料，其特征在于：所述的上植绒薄膜基材(3)、上热熔膜(2)、下植绒薄膜基材(3’)、下热熔膜(2’)的形状为条形或格子形，大小相同。6.如权利要求1所述的一种薄膜植绒式高弹阻燃保暖片状材料，其特征在于：所述的绒毛(5)的材料为聚酯纤维或聚酰胺纤维。7.如权利要求1-6中任一项所述的一种薄膜植绒式高弹阻燃保暖片状材料的制造方法，其特征在于：该方法包括如下步骤：(1)植绒前准备：将上植绒薄膜基材(3)、上热熔膜(2)、下热熔膜(2’)、下植绒薄膜基材(3’)制备成大小相同的条形或者格子的形状；(2)纤网制备：分别制备上层纤网(1)、下层纤网(1’)；(3)混合粉的制备：将热熔粉与阻燃粉均匀混合，制备得到热熔粉与阻燃粉的混合粉(6、6’)；(4)撒粉：分别在上层纤网(1)内部撒入热熔粉与阻燃粉的混合粉(6)，下层纤网(1’)内部撒入热熔粉与阻燃粉的混合粉(6’)；(5)烘燥：分别对撒有热熔粉与阻燃粉的混合粉(6)的上层纤网(1)和撒有热熔粉与阻燃粉的混合粉(6’)下层纤网(1’)进行烘燥；(6)热压覆膜：将上植绒薄膜基材(3)与上热熔膜(2)一起层叠在上层纤网(1)上，并使上热熔膜(2)在上植绒薄膜基材(3)与上层纤网(1)之间，热压使上热熔膜(2)熔融，将上植绒薄膜基材(3)固结在上层纤网(1)上；将下植绒薄膜基材(3’)与下热熔膜(2’)一起层叠在下层纤网(1’)上，并使下热熔膜(2’)在下植绒薄膜基材(3’)与下层纤网(1’)之间，热压使下热熔膜(2’)熔融，将下植绒薄膜基材(3’)固结在下层纤网(1’)上；(7)涂胶：分别在固结在上层纤网(1)上的上植绒薄膜基材(3)与固结在下层纤网(1’)上的下植绒薄膜基材(3’)的表面上涂覆上粘合剂膜(4)、下粘合剂膜(4’)；(8)静电植绒：在涂胶后的上层纤网(1)的表面上进行静电植绒，将绒毛(5)植在上层纤网(1)及上植绒薄膜基材(3)的表面，并使绒毛(5)处于垂直状态；

(9)烘燥：对已完成静电植绒的上层纤网(1)进行烘燥；(10)吸绒：将烘燥过的上层纤网(1)进行吸绒处理；(11)纤网复合：在额定电压为50kV，输出电流为5mA，高压电场极间距离12cm的高压电场作用下，将吸绒过的上层纤网(1)与经过热压覆膜、涂胶后的下层纤网(1’)进行复合；(12)烘燥：纤网复合后，进行烘燥，烘燥方式为热风烘燥，温度为160℃，烘燥时间为3min，烘燥使下粘合剂膜(4’)的水分蒸发，绒毛(5)的另一端固结在下植绒薄膜基材(3’)的表面；(13)卷绕：烘燥后，卷绕，制得薄膜植绒式高弹阻燃保暖片状材料。
