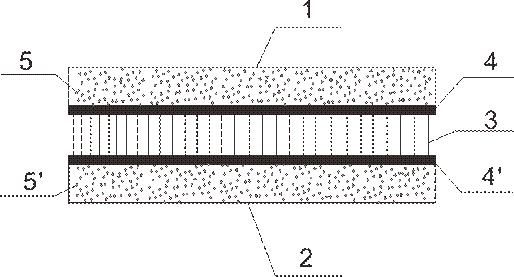

1.一种涂胶植绒式高弹抗菌保暖片状材料的制造方法，其特征在于：该方法包括如下步骤：(1)纤网制备：分别制备上层纤网、下层纤网；(2)喷抗菌剂：在一定压力下向上层纤网内部喷洒抗菌剂,向下层纤网的内部喷有抗菌剂；(3)烘燥：分别对喷有抗菌剂的上层纤网和喷有抗菌剂的下层纤网进行烘燥；(4)涂胶：分别在上层纤网、下层纤网相向的表面上涂覆粘合剂，形成条形或格子形的上粘合剂膜与下粘合剂膜；(5)静电植绒：在上层纤网涂覆了上粘合剂膜的表面上进行静电植绒，将绒毛植在上层纤网的表面，并使绒毛与上层纤网的表面处于垂直状态；(6)烘燥：对已完成静电植绒的上层纤网进行烘燥；(7)吸绒：将烘燥过的上层纤网进行吸绒处理；(8)纤网复合：将吸绒过的上层纤网与涂覆了粘合剂形成下粘合剂膜的下层纤网在额定电压为50kV，输出电流为5mA，高压电场极间距离12cm的高压电场作用下进行复合，绒毛与下层纤网的表面垂直，绒毛处于伸直的状态；(9)烘燥：纤网复合后，进行烘燥，使下粘合剂膜的水分蒸发，绒毛的另一端固结在下层纤网的表面；(10)卷绕：烘燥后，卷绕，制得涂胶植绒式高弹抗菌保暖片状材料。2.如权利要求1所述的一种涂胶植绒式高弹抗菌保暖片状材料的制造方法制备的涂胶植绒式高弹抗菌保暖片状材料，其特征在于：上层纤网内部喷有抗菌剂，下层纤网的内部喷有抗菌剂，上层纤网与下层纤网相向的表面分别涂覆上粘合剂膜、下粘合剂膜，绒毛夹在上层纤网与下层纤网之间，绒毛处于垂直状态，两端分别插入上粘合剂膜、下粘合剂膜之中，固结在上层纤网及下层纤网的表面。
