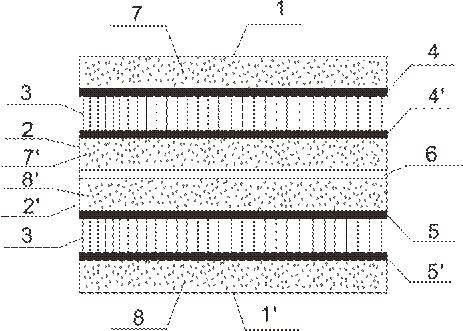

1.一种涂胶多层植绒式高弹抗紫外保暖片状材料的制造方法，其特征在于：该方法包括如下步骤：(1)纤网制备：分别制备上层纤网(1)、中上层纤网(2)、中下层纤网(2’)、下层纤网(1’)；(2)喷微胶囊：分别在一定压力下向上层纤网(1)喷撒抗紫外线微胶囊(7)，向中上层纤网(2)喷撒抗紫外线微胶囊(7’)，向中下层纤网(2’)喷撒抗紫外线微胶囊(8’)，向下层纤网(1’)喷撒抗紫外线微胶囊(8)；(3)烘燥：分别对喷有抗紫外线微胶囊(7)的上层纤网(1)、喷有抗紫外线微胶囊(7’)的中上层纤网(2)、喷有抗紫外线微胶囊(8’)的中下层纤网(2’)、喷有抗紫外线微胶囊(8)的下层纤网(1’)进行烘燥；(4)涂胶：分别在上层纤网(1)、中上层纤网(2)、中下层纤网(2’)、下层纤网(1’)的一面上涂覆上粘合剂膜(4)、中上粘合剂膜(4’)、中下粘合剂膜(5)、下粘合剂膜(5’)；(5)静电植绒：在中上层纤网(2)及中下层纤网(2’)涂覆了粘合剂的表面上进行静电植绒，分别将上绒毛(3)、下绒毛(3’)植在中上层纤网(2)、中下层纤网(2’)的表面，并使上绒毛(3)与中上层纤网(2)的表面以及下绒毛(3’)与中下层纤网(2’)的表面处于垂直状态；(6)烘燥：对已完成静电植绒的中上层纤网(2)及中下层纤网(2’)进行烘燥；(7)吸绒：将烘燥过的中上层纤网(2)及中下层纤网(2’)进行吸绒处理；(8)纤网覆膜固结：将吸绒处理后的中上层纤网(2)与中下层纤网(2’)没有植绒的一面相互叠合，并中间夹一层热熔膜(6)，经过热处理将中上层纤网(2)与中下层纤网(2’)固结在一起；(9)纤网复合：在额定电压为50kV，输出电流为5mA，高压电场极间距离12cm的高压电场作用下，将上层纤网(1)有上粘合剂膜(4)的一面，复合在中上层纤网(2)的植绒面上，将下层纤  网(1’)有下粘合剂膜(5’)的一面，复合在中下层纤网(2’)的植绒面上；(10)烘燥：纤网复合后，进行烘燥，使上粘合剂膜(4)、下粘合剂膜(5’)的水分蒸发，上绒毛(3)的一端固结在上层纤网(1)的表面，下绒毛(3’)的一端固结在下层纤网(1’)的表面；(11)卷绕：烘燥后，卷绕，制得涂胶多层植绒式高弹抗紫外保暖片状材料。2.如权利要求1所述的一种涂胶多层植绒式高弹抗紫外保暖片状材料的制造方法制备的涂胶多层植绒式高弹抗紫外保暖片状材料，其特征在于：上层纤网(1)内部喷撒抗紫外线微胶囊(7)，中上层纤网(2)内部喷撒抗紫外线微胶囊(7’)，中下层纤网(2’)内部喷撒抗紫外线微胶囊(8’)，下层纤网(1’)内部喷撒抗紫外线微胶囊(8)，上层纤网(1)与中上层纤网(2)相向的表面分别涂覆上粘合剂膜(4)、中上粘合剂膜(4’)，上绒毛(3)夹在上层纤网(1)与中上层纤网(2)之间，上绒毛(3)处于垂直状态，两端分别插入在上粘合剂膜(4)、中上粘合剂膜(4’)之中，固结在上层纤网(1)的表面及中上层纤网(2)的表面，中下层纤网(2’)与下层纤网(1’)相向的表面分别涂覆中下粘合剂膜(5)、下粘合剂膜(5’)，下绒毛(3’)夹在中下层纤网(2’)与下层纤网(1’)之间，下绒毛(3’)处于垂直状态，两端分别插入在中下粘合剂膜(5)、下粘合剂膜(5’)之中，固结在中下层纤网(2’)与下层纤网(1’)的表面，中上层纤网(2)与中下层纤网(2’)通过一层热熔膜(6)固结在一起。
