欢迎来到知嘟嘟! 联系电话:13095918853 卖家免费入驻,海量在线求购! 卖家免费入驻,海量在线求购!
知嘟嘟
我要发布
联系电话:13095918853
知嘟嘟经纪人
收藏
专利号: 2015102486767
申请人: 桂林理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

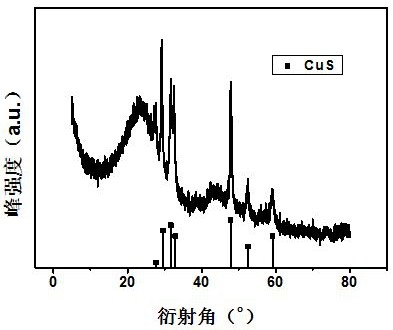

1.一种亚微米级硫化铜/剑麻纤维炭锂离子电池负极材料,其特征在于该亚微米级硫化铜/剑麻纤维炭锂离子电池负极材料包括硫化铜和剑麻纤维炭,其中硫化铜为六方晶系,呈不规则形状,粒径在200 500nm之间并均匀地分散在具有多级孔隙结构的剑麻纤维炭的~表面及孔内,硫化铜的质量占复合物总质量的20%,其中剑麻纤维炭的多级孔隙结构包括大孔和微孔,大孔孔径在2 10μm之间,微孔孔径在1 3nm;

~ ~

所述亚微米级硫化铜/剑麻纤维炭锂离子电池负极材料的具体制备步骤为:(1)将剑麻纤维在气体流量为40 100mL/min 的氮气气氛下炭化 0.5 3h,炭化温度为~ ~

600 1000 ℃,升温速率为1 10 ℃/min,自然冷却至室温后,得到剑麻纤维炭,在300 400r/~ ~ ~min的转速下机械球磨后、过200目筛,得到剑麻纤维炭粉末;

(2)将0.1 0.4g硝酸铜加入到70 80ml去离子水中,用磁力搅拌器搅拌至完全溶解,在~ ~持续搅拌下加入0.64 0.76g步骤(1)制得的剑麻纤维炭粉末,继续加入0.12 0.48g硫脲,密~ ~封持续搅拌过夜,最后将混合溶液转移至内衬为聚四氟乙烯的不锈钢反应釜中,控制反应釜中溶液填充量为70 80%,再将反应釜置于烘箱中在170 180℃下反应12 48h,自然冷却至~ ~ ~室温,然后过滤,用去离子水和乙醇清洗滤出物,并于40 60℃真空干燥箱中烘干,得到黑色~固体粉末,即为亚微米级硫化铜/剑麻纤维炭锂离子电池负极材料。
