1.一种聚吡咯-碳纳米管-锰-AQDS复合电极材料制备方法，其特征在于，包括：S1.配制碳纳米管-锰-AQDS均一混合溶液；

S2.经过预清洗后的电极浸没于碳纳米管-锰-AQDS均一混合溶液中，在氮气保护下加入吡咯单体，搅拌均匀后静止一定时间；

S3.通过电化学方法使吡咯在电极表面发生聚合反应，将碳纳米管、锰和AQDS共固定于电极表面，形成聚吡咯-碳纳米管-锰-AQDS复合电极膜。

2.根据权利要求1所述的聚吡咯-碳纳米管-锰-AQDS复合电极材料制备方法，其特征在于，步骤S1的配制方式为：S11.将AQDS、锰化合物先后溶于去离子水中；

S12.向步骤S11的去离子水中加入碳纳米管，超声分散后得到碳纳米管-锰-AQDS均一混合溶液。

3.根据权利要求2所述的聚吡咯-碳纳米管-锰-AQDS复合电极材料制备方法，其特征在于，所述锰化合物为乙酸锰。

4.根据权利要求1所述的聚吡咯-碳纳米管-锰-AQDS复合电极材料制备方法，其特征在于，碳纳米管：锰：AQDS质量比：1：20：4。

5.根据权利要求1所述的聚吡咯-碳纳米管-锰-AQDS复合电极材料制备方法，其特征在于，所述吡咯单体的浓度为0.01～0.2 M。

6.根据权利要求1所述的聚吡咯-碳纳米管-锰-AQDS复合电极材料制备方法，其特征在于，电化学方法为恒电位法或循环伏安法。

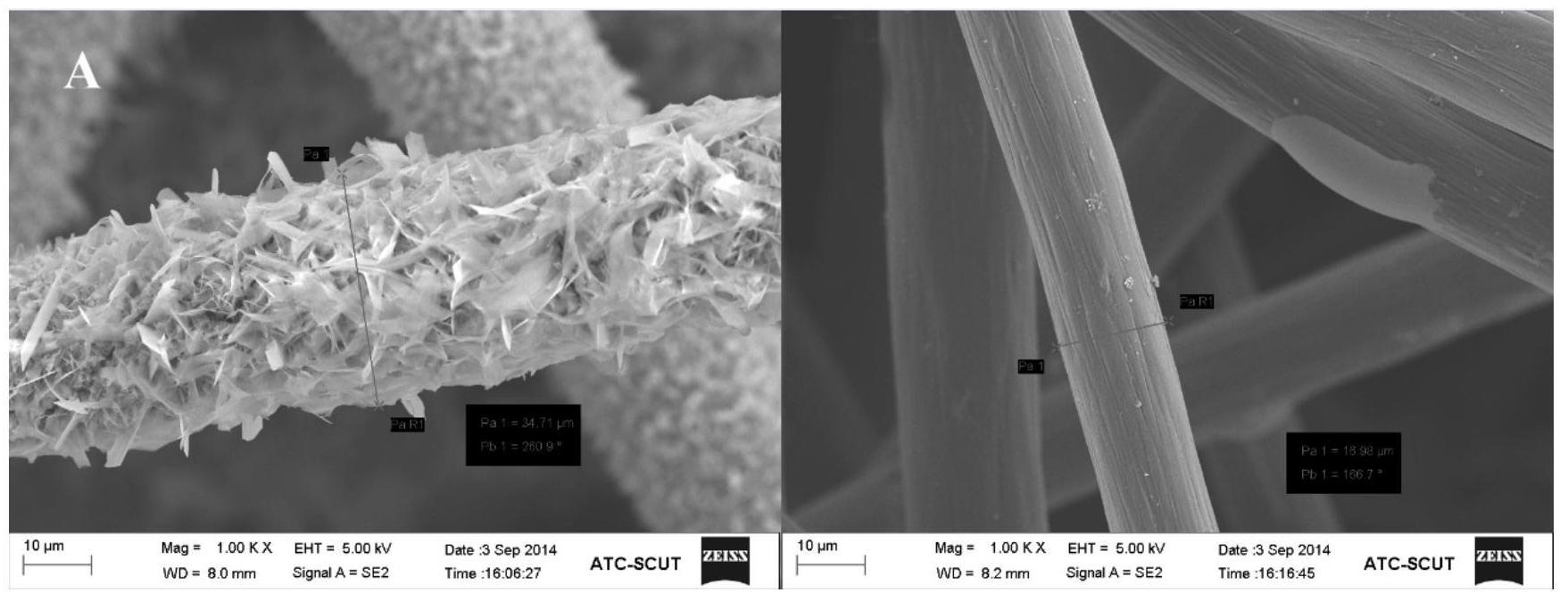

7.根据权利要求1至6任一项所述的聚吡咯-碳纳米管-锰-AQDS复合电极材料制备方法，其特征在于，聚吡咯-碳纳米管-锰-AQDS复合电极膜的厚度通过循环伏安法扫描的圈数来控制，厚度为8-20 um。

8.一种权利要求1的制备方法所得的聚吡咯-碳纳米管-锰-AQDS复合电极材料。

9.一种权利要求8所述的聚吡咯-碳纳米管-锰-AQDS复合电极材料在生物电化学装置中的应用。

10.根据权利要求9所述的应用，生物电化学装置为好氧生物阴极双室型生物电化学装置，运行方式为批式反转极性运行。
