专利号: 2015102034524
申请人: 盐城工学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

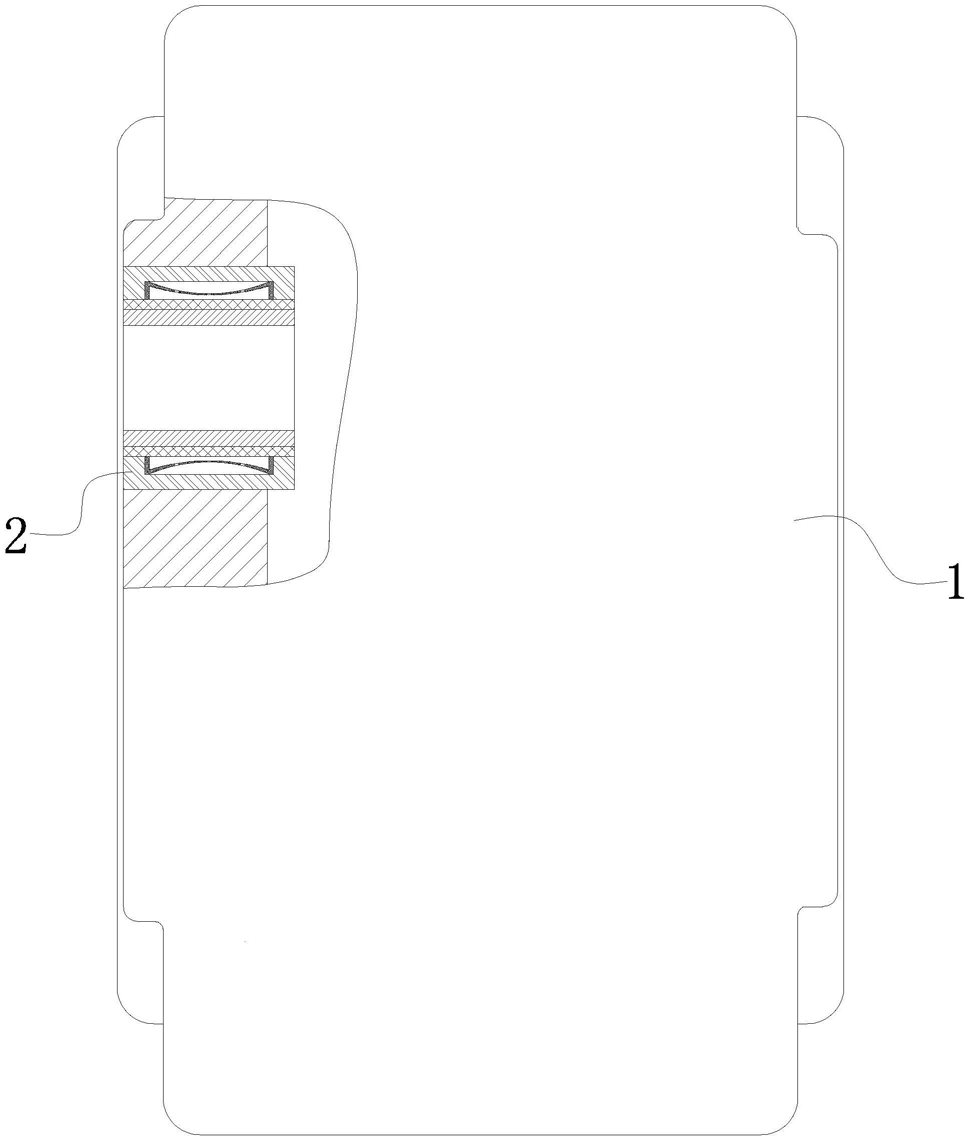

1.一种基于多孔材料的减振降噪型齿轮箱,包括齿轮箱外壳,设置在齿轮箱外壳上的输入轴孔及输出轴孔,其特征是,所述输入轴孔及输出轴孔内分别设有减振套体,该减振套体自内而外依次包括支撑型内减振层,塑料减振层及外减振层,所述塑料减振层与外减振层之间设有密闭的环形内腔,且环形内腔内充满液体,所述环形内腔内设有橡胶隔套,该橡胶隔套套设在塑料减振层上,且橡胶隔套将环形内腔分隔成内、外两个环形腔体;所述支撑型内减振层及外减振层分别由粉末冶金材料制成,所述塑料减振层的材质为发泡塑料。

2.根据权利要求1所述的基于多孔材料的减振降噪型齿轮箱,其特征是,所述橡胶隔套上设有若干连通内环形腔体与外环形腔体的减振通孔。

3.根据权利要求1所述的基于多孔材料的减振降噪型齿轮箱,其特征是,橡胶隔套的横截面呈圆形,且橡胶隔套的内径由橡胶隔套的中部往两端逐渐增大,橡胶隔套的厚度由橡胶隔套的两端往中间逐渐减小。

4.根据权利要求1所述的基于多孔材料的减振降噪型齿轮箱,其特征是,齿轮箱外壳底部还设有减振座,该减振座包括底架,用于安装齿轮箱外壳的顶架及若干设置在底架上用于支撑顶架的液压悬置;所述齿轮箱外壳通过螺栓与顶架相连接;所述液压悬置包括上腔室及下腔室,所述液压悬置中至少有一对液压悬置之间设有互通式振动调谐装置,该互通式振动调谐装置包括第一调谐管道,设置在第一调谐管道上的浮动式第一自适应隔断装置,第二调谐管道及设置在第二调谐管道上的浮动第二式自适应隔断装置;

所述浮动式第一自适应隔断装置包括设置在第一调谐管道内侧面上的两道环形凸块,设置在第一调谐管道内的导杆,两个套设在导杆上的导套,两个套设在导杆上的预紧压缩弹簧及两块设置在导杆上的隔断端板,浮动式第一自适应隔断装置的导杆沿第一调谐管道延伸,浮动式第一自适应隔断装置的两导套分别通过连接杆与第一调谐管道内壁相连,两道环形凸块位于两导套之间;两隔断端板相互平行,且隔断端板与导杆相垂直,两隔断位于两道环形凸块之间,两环形凸块上、朝向隔断端板的侧面上分别设有环形密封圈;两隔断端板位于两预紧压缩弹簧之间,且预紧压缩弹簧位于导套与隔断端板之间;

所述浮动式第二自适应隔断装置包括设置在第二调谐管道内侧面上的两道环形凸块,设置在第二调谐管道内的导杆,两个套设在导杆上的导套,两个套设在导杆上的预紧压缩弹簧及两块设置在导杆上的隔断端板,浮动式第二自适应隔断装置的导杆沿第二调谐管道延伸,浮动式第二自适应隔断装置的两导套分别通过连接杆与第二调谐管道内壁相连,两道环形凸块位于两导套之间;两隔断端板相互平行,且隔断端板与导杆相垂直,两隔断位于两道环形凸块之间,两环形凸块上、朝向隔断端板的侧面上分别设有环形密封圈;所述两隔断端板位于两预紧压缩弹簧之间,且预紧压缩弹簧位于导套与隔断端板之间;

所述第一调谐管道的一端口与一液压悬置的上腔室相连通,另一端口与另一液压悬置的下腔室相连通;所述第二调谐管道的一端口与一液压悬置的下腔室相连通,并且该液压悬置的上腔室与第一调谐管道的端口相连通,第二调谐管道的另一端口与另一液压悬置的上腔室相连通,并且该液压悬置的下腔室与第一调谐管道的端口相连通。

5.根据权利要求4所述的基于多孔材料的减振降噪型齿轮箱,其特征是,所述液压悬置还包括自上而下依次分布的上流道板、解耦片、下流道板及皮碗,所述上腔室位于上流道板上方,下腔室位于下流道板与皮碗之间;

所述第一调谐管道包括第一竖直长管道,第一竖直短管道及连接第一竖直长管道下端与第一竖直短管道下端的第一连接管道,所述第一竖直长管道的上端口自下而上穿过一液压悬置的皮碗、下流道板、解耦片及上流道板,并与该液压悬置的上腔室连通;所述第一竖直短管道的上端口自下而上穿过另一液压悬置的皮碗,并与该液压悬置的下腔室连通;

所述第二调谐管道包括第二竖直长管道,第二竖直短管道及连接第二竖直长管道下端与第二竖直短管道下端的第二连接管道,所述第二竖直长管道插设在第一竖直短管道内,第二竖直长管道的上端口自下而上穿过液压悬置的皮碗、下流道板、解耦片及上流道板,并与该液压悬置的上腔室连通;所述第二竖直短管道套设在第一竖直长管道上,第二竖直短管道的上端口自下而上穿过另一液压悬置的皮碗,并与该液压悬置的下腔室连通。

6.根据权利要求5所述的基于多孔材料的减振降噪型齿轮箱,其特征是,第一竖直长管道内侧面上、位于皮碗与下流道板之间设有与液压悬置的下腔室连通的第一直连通孔;

第二竖直长管道内侧面上、位于皮碗与下流道板之间设有与液压悬置的下腔室连通的第二直连通孔。

7.根据权利要求5所述的基于多孔材料的减振降噪型齿轮箱,其特征是,浮动式第一自适应隔断装置设置在第一连接管道的中部,浮动式第二自适应隔断装置设置在第二连接管道的中部。

8.根据权利要求4所述的基于多孔材料的减振降噪型齿轮箱,其特征是,所述导杆上、位于两隔断端板之间设有若干等距分布的流阻推板,且流阻推板与隔断端板相平行。

9.根据权利要求4所述的基于多孔材料的减振降噪型齿轮箱,其特征是,所述第一调谐管道为圆管,所述隔断端板呈圆形,且浮动式第一自适应隔断装置的隔断端板的中心与第一调谐管道的中心重合,该隔断端板外径小于两环形凸块之间的第一调谐管道的内径,且该隔断端板的外径大于第一调谐管道内的环形密封圈的外径;所述第二调谐管道为圆管,所述隔断端板呈圆形,且浮动式第二自适应隔断装置的隔断端板的中心与第二调谐管道的中心重合,该隔断端板外径小于两环形凸块之间的第二调谐管道的内径,且该隔断端板的外径大于第二调谐管道内的环形密封圈的外径。

10.根据权利要求4所述的基于多孔材料的减振降噪型齿轮箱,其特征是,所述环形密封圈为Y型密封圈。
