1.一种含氮杂环端基的超支化聚酯稀土配合物，其特征在于，结构式如式(Ⅰ)所示：其中， 为超支化聚酯骨架，A为氮杂环端基，RE为稀土金属离子，L为第二配体，m为氮杂环端基的数量，m≥6；n为第二配体的数量，m≤n≤3m；

所述氮杂环为联吡啶、邻菲罗啉或三联吡啶；

并通过如下方法制备得到：

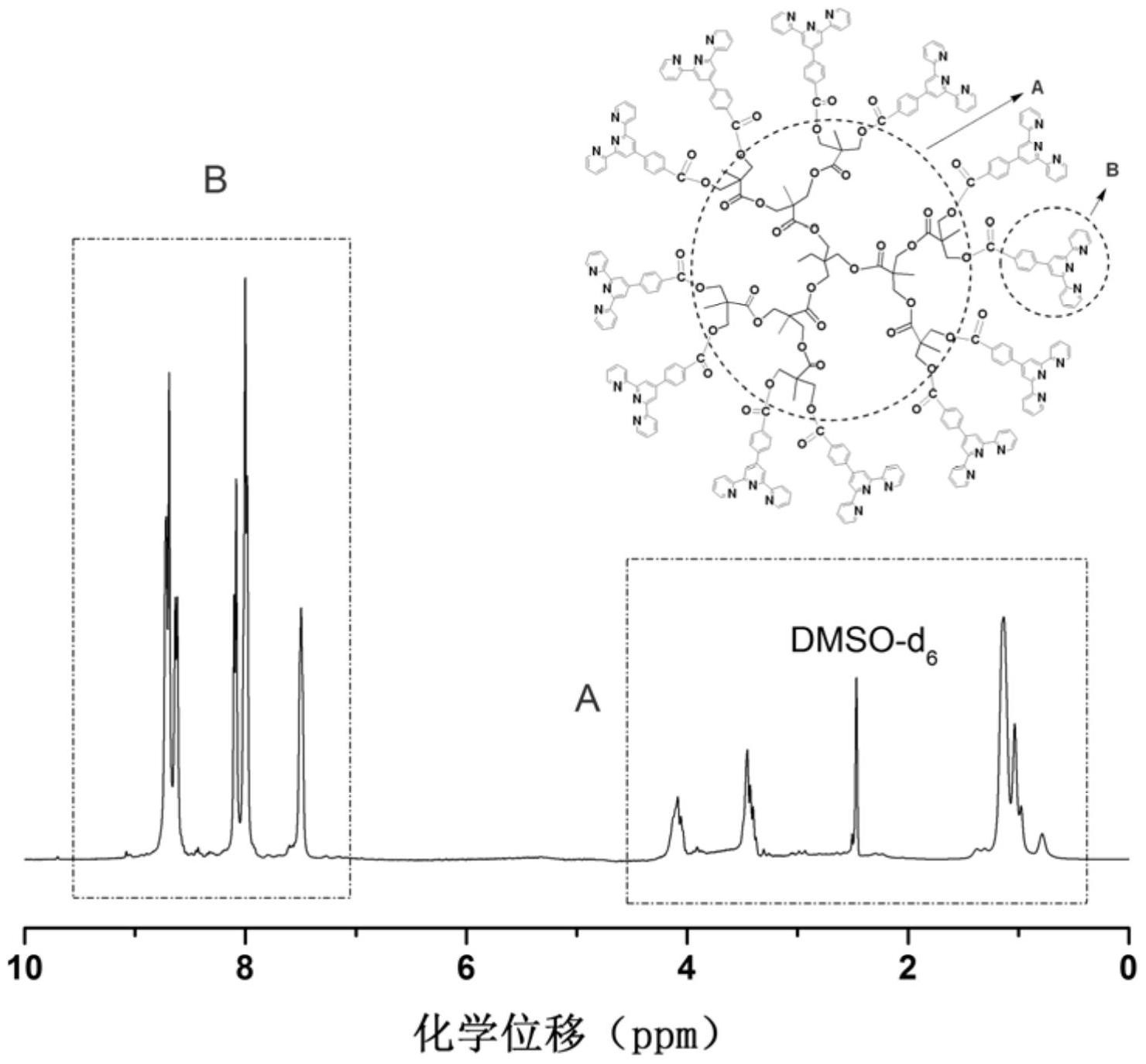

(1)利用改性剂对端羟基超支化聚酯进行改性，在端羟基上连接氮杂环端基，得到含氮杂环端基的超支化聚酯；

(2)将含氮杂环端基的超支化聚酯、第二配体和稀土可溶性盐溶于有机溶剂进行反应，反应完成后，从反应液分离得到所述含氮杂环端基的超支化聚酯稀土配合物。

2.如权利要求1所述的含氮杂环端基的超支化聚酯稀土配合物，其特征在于，所述第二配体为β-二酮类化合物、杂环化合物、含磷酰基的化合物或羧酸类化合物。

3.如权利要求1所述的含氮杂环端基的超支化聚酯稀土配合物，其特征在于，所述稀土金属为铽(Tb)、铕(Eu)和铈(Ce)中的至少一种。

4.如权利要求1～3任一所述含氮杂环端基的超支化聚酯稀土配合物的制备方法，包括以下步骤：(1)利用改性剂对端羟基超支化聚酯进行改性，在端羟基上连接氮杂环端基，得到含氮杂环端基的超支化聚酯；

(2)将含氮杂环端基的超支化聚酯、第二配体和稀土可溶性盐溶于有机溶剂进行反应，反应完成后，从反应液分离得到所述含氮杂环端基的超支化聚酯稀土配合物。

5.如权利要求4所述的制备方法，其特征在于，所述改性剂为含酰卤基的氮杂环化合物。

6.如权利要求4所述的制备方法，其特征在于，所述端羟基超支化聚酯与改性剂的摩尔比为1:6～100。

7.如权利要求4所述的制备方法，其特征在于，所述含氮杂环端基的超支化聚酯、第二配体和稀土可溶性盐的摩尔比为1:1～100:1～100。

8.如权利要求4所述的制备方法，其特征在于，所述有机溶剂为二氧六环、四氢呋喃、N,N-二甲基甲酰胺，N,N-二甲基乙酰胺、N-甲基-2-吡咯烷酮和二甲基亚砜中的一种或多种。

9.如权利要求4所述的制备方法，其特征在于，所述反应的温度为30～100℃，时间为

0.5～12h。

10.如权利要求1～3任一所述的含氮杂环端基的超支化聚酯稀土配合物作为发光材料的用途。
