专利号: 2015101329114
申请人: 成都知融智创知识产权运营有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

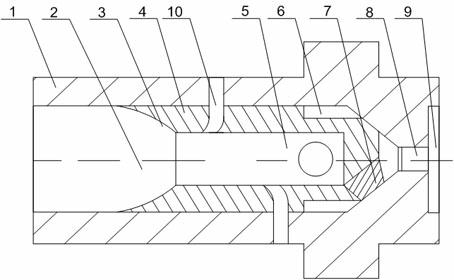

1.一种蒸汽雾化喷头,包括喷嘴内芯(4)以及套设在喷嘴内芯(4)外的喷嘴外壳(1),喷嘴外壳(1)的端部设有喷流孔(8),其特征在于:在所述喷嘴内芯(4)一端设置内圆锥面(3),且所述内圆锥面(3)与喷嘴外壳(1)的内壁形成进气腔体(2),喷嘴内芯(4)另一端开有正对喷流孔(8)的通孔,通孔内壁上安装有三个旋流叶片(7),且通孔与喷嘴内芯(4)的内壁形成旋流腔体(5);还包括两个贯穿喷嘴外壳(1)以及喷嘴内芯(4)的气孔(10),两个气孔(10)交错设置在喷嘴内芯(4)轴线的两侧,且所述气孔(10)的出气端在沿喷嘴内芯(4)内气液两相流动的反方向弯曲;所述喷嘴内芯(4)的端部设有环形凹槽(6),且所述旋流腔体(5)通过圆孔与环形凹槽(6)连通,环形凹槽(6)与喷嘴外壳(1)的内壁之间形成环空;还包括开设在喷嘴外壳(1)端部的扩散孔(9),所述扩散孔(9)与喷流孔(8)的出气端连通,所述喷嘴外壳(1)的气液混合物进入段为圆柱形。
