1.一种双核非茂金属钛配合物，其特征在于所述双核非茂金属钛配合物记为D，其结构式为：其中：R1、R2、R3和R4为各自独立地选自下述物质中的一种：氢、硝基、卤素原子、甲基、异丙基，“→”表示配位键。

2.一种双核非茂金属钛配合物的合成方法，其特征在于所述合成方法的具体步骤是：步骤一、配体L的合成

配体L的结构式为：

其中：R1、R2、R3和R4为各自独立地选自下述物质中的一种：氢、硝基、卤素原子、甲基、异丙基；

配体L的合成：将2，2-二(4-羟基-3-氨基)苯基丙烷︰醛按摩尔比为1︰1～3在有机溶剂中混合，再加入醛的摩尔数的0.1～10％的甲酸，得到反应体系Ⅰ；将反应体系Ⅰ在20～50℃条件下搅拌2～24h，在-10～25℃条件下冷却析出固体；然后在有机溶剂中重结晶，减压抽滤，于40～80℃的真空干燥箱烘干，得到配体L；

步骤二、双核非茂金属钛配合物D的合成

将1.0～2.0mmol所述配体L溶于二氯甲烷中，在-30℃条件下加入1.0～4.0mmol的TiCl4，所得反应物体系Ⅱ；在搅拌条件下，将反应物体系Ⅱ自然升温至室温，再加入1.0～

10.0mmol的三乙胺，继续在室温条件下搅拌1～24h，除去二氯甲烷，向所得固体中加入甲苯，抽提出配合物，得到清液；转移清液，浓缩清液，向浓缩液中加入30～100mL石油醚，沉淀分离，得到粗品；再向所述粗品中加入10～50mL石油醚，洗涤除杂，抽真空干燥，得到双核非茂金属钛配合物D；将所述双核非茂金属钛配合物D采用氮气封存，待检和待用；

步骤二是在无水无氧条件下进行。

3.一种双核非茂金属钛配合物的使用方法，其特征在于所述的使用方法的具体步骤是：步骤一、在氮气或氩气气氛保护下，向反应釜中加入100mL甲苯，再加入1.0mL的浓度为1～5μmol/L双核非茂金属钛配合物D的甲苯溶液，然后加入助催化剂，助催化剂︰双核非茂金属钛配合物D的摩尔比为1000︰1～100，得到催化剂的甲苯溶液体系；

步骤二，向所述的催化剂的甲苯溶液体系中通入乙烯至饱和，在0～100℃和0.1～

10MPa条件下聚合反应0.5～1h，将反应釜放空至常压，然后用含10％盐酸的乙醇溶液终止聚合反应；

步骤三、从反应釜中放出物料，过滤，得到聚合物粗产品，先后用乙醇和蒸馏水依次洗涤；然后在40～80℃的真空烘箱中干燥至恒重，得到聚合物产品；

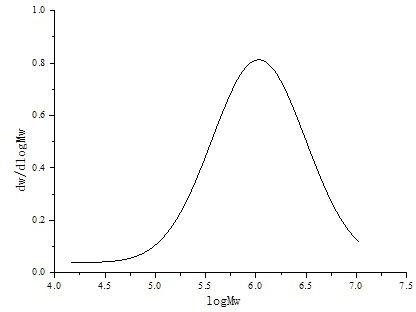

步骤四、称量所得的聚合物产品，计算双核非茂金属钛配合物D作为乙烯聚合的催化剂的活性；测定聚合物产品的分子量和分子量分布，测试聚合物产品的热性能。

4.根据权利要求2所述双核非茂金属钛配合物的合成方法，其特征在于所述的醛为水杨醛或为取代水杨醛。

5.根据权利要求2所述双核非茂金属钛配合物的合成方法，其特征在于所述的有机溶剂为乙醇、二氯甲烷、四氢呋喃和甲苯中的一种或两种。

6.根据权利要求3所述双核非茂金属钛配合物的使用方法，其特征在于所述的助催化剂为三乙基铝、三异丁基铝、甲基铝氧烷中的一种。
