专利号: 2015100902715
申请人: 江苏浩宇电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2025-03-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

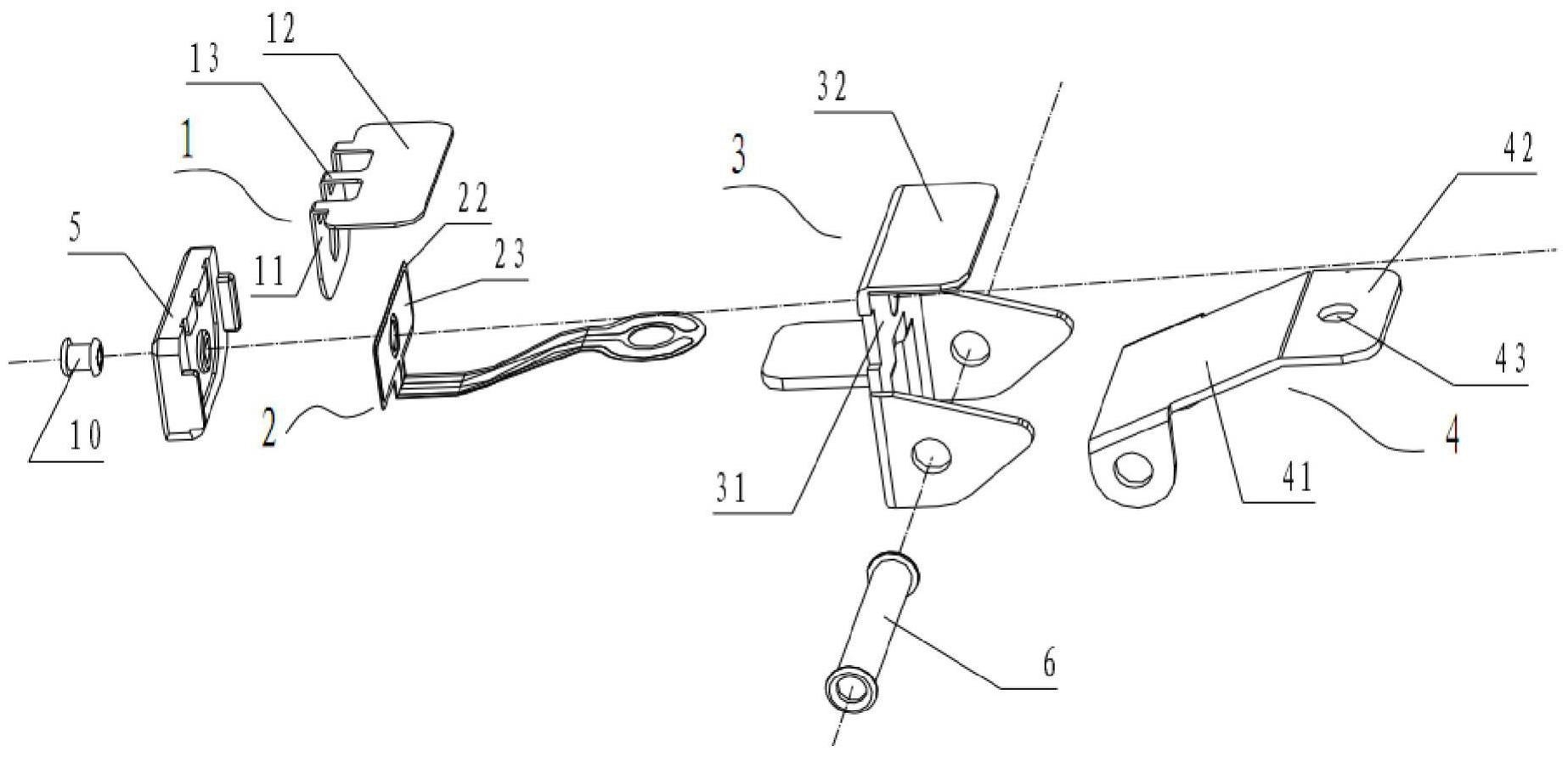

1.一种3D打印机平台校准装置,其特征在于:包括安装在3D打印机上的打印喷头、打印平台和平台校准夹;所述平台校准夹包括导电金属弹片、柔性线路板和用于夹持打印平台的夹子;

所述夹子包括导电夹持主体及与其适配用来夹持平台的夹持弹片,所述导电夹持主体包括第一主体部及与第一主体部连接的第一夹持部,所述夹持弹片包括与所述第一夹持部平行的第二夹持部,以及自第二夹持部延伸并相对第二夹持部向下翘起的延伸弹片部;所述柔性线路板包括第一导电层和第二导电层,第一导电层和第二导电层之间设有绝缘层;

所述导电金属弹片包括第一接触部,及与第一接触部连接的、在打印喷头外力作用下可与第一夹持部触碰、无打印喷头外力作用下与第一夹持部留有间隙的第二接触部;

所述第一接触部与柔性线路板的第一导电层平行紧贴,所述第一主体部与柔性线路板的第二导电层平行紧贴。

2.根据权利要求1所述的3D打印机平台校准装置,其特征在于:所述导电金属弹片的第一接触部通过具有弹性的连接臂与第二接触部连接。

3.根据权利要求1所述的3D打印机平台校准装置,其特征在于:还包括用于固定导电金属弹片的固定座,所述固定座上设有对应导电金属弹片的卡槽,所述固定座、导电金属弹片的第一接触部、柔性线路板和导电夹持主体的第一主体部通过铆钉或者螺栓紧固连接。

4.根据权利要求1所述的3D打印机平台校准装置,其特征在于:所述夹持弹片与导电夹持主体通过销轴连接,所述夹持弹片的第二夹持部上设有穿孔。

5.根据权利要求1所述的3D打印机平台校准装置,其特征在于:所述第二接触部为无外力作用下与第一夹持部平行间隔设置的第二接触部。

6.根据权利要求1所述的3D打印机平台校准装置,其特征在于:所述导电夹持主体为全导电或部分导电的导电夹持主体,所述导电金属弹片为全导电或部分导电的导电金属弹片。

7.根据权利要求1所述的3D打印机平台校准装置,其特征在于:所述导电夹持主体为导电金属材料制成的导电夹持主体,所述导电金属弹片为导电金属材料制成的导电金属弹片。

8.根据权利要求1所述的3D打印机平台校准装置,其特征在于:所述柔性线路板还包括柔性的延伸接出部,所述延伸接出部包括连接第一导电层的第一延伸导电层和连接第二导电层的第二延伸导电层。

9.根据权利要求1所述的3D打印机平台校准装置,其特征在于:包括两个以上的夹持在打印平台边缘上的平台校准夹。
