1.一种小间隙放电时延测量装置，其特征在于：包括放电形成组件、放电测量组件和计算机，所述放电形成组件包括高压电源、继电器、电容、电极和接地块，所述电极和接地块之间存在间隙；所述放电测量组件包含两条测量通道和示波器，其中第一通道包括电流探头，第二通道包括光纤和光电转换器；所述计算机分别与继电器、高压电源和示波器相连，计算机能够控制高压电源为电容充电，计算机还能向继电器线圈发送电信号从而控制继电器开关的开闭；所述电容通过继电器开关与电极相连，所述电流探头夹持在电极上、用于测量间隙的电流，所述电流探头将接收到的电流信号传输给示波器；所述光纤放置于间隙中，所述光电转换器通过光纤接收间隙中产生的光信号，所述光电转换器将光信号转化为电信号后传输给示波器，所述示波器将接收到信号传输至计算机中，计算机根据示波器中显示的波形图提取相应的参数来计算间隙的放电时延。

2.根据权利要求1所述的小间隙放电时延测量装置，其特征在于：所述示波器置于法拉第笼内。

3.根据权利要求1或2所述的小间隙放电时延测量装置，其特征在于：所述第一通道与第二通道之间无耦合。

4.根据权利要求1所述的小间隙放电时延测量装置，其特征在于：所述电流探头通过电缆与示波器相连。

5.根据权利要求1所述的小间隙放电时延测量装置，其特征在于：所述光电转换器通过电缆与示波器相连。

6.根据权利要求1所述的小间隙放电时延测量装置，其特征在于：所述电极为铝棒。

7.一种小间隙放电时延测量方法，其特征在于，包括如下步骤：步骤A，高压电源为电容充电；

步骤B，电容为间隙充电，电流探头采集间隙产生的电流并将电信号传输至示波器中；

步骤C，放电产生，光电转换器采集间隙中产生的光信号并将其转换为电信号后传输至示波器中，电流探头采集间隙产生的放电电流并传输至示波器中；

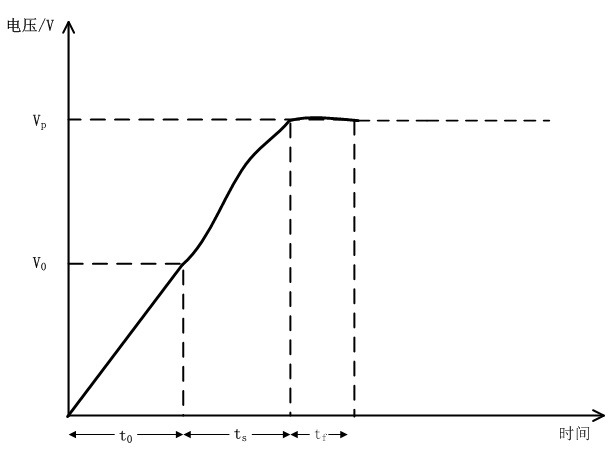

步骤D，计算机根据示波器中的波形图采集所需时间参数T1、T2、T光后通过下述步骤计算得到放电时延：(a)当时延较大T2可读取时，由下式可得放电时延：

T时延＝T2-T1-t0；

或先由下式得到第一通道与第二通道之间信号传输的时间差t延迟：t延迟＝T光-T2，

再通过下式计算得出放电时延：

T时延＝T光-T1-t延迟-t0；

(b)当时延较大T2不可读取时，由下式可得放电时延：T时延＝T光-T1-t延迟-t0；

其中T1是继电器开关打开电容对间隙充电的起始时刻，T2是第一通道输出的放电电流阈值时间，T光是第二通道输出的检测到光信号的阈值时间。

8.根据权利要求7所述的小间隙放电时延测量方法，其特征在于，步骤(b)中的t延迟预先在较低电压下测试得出。
