1.一种秸秆纤维素纤维/水泥基复合材料，其特征是，所述复合材料由以下重量比例的组分组成：2～20份的秸秆纤维素纤维、60～98份的胶凝材料和0～20份的掺合料，水的重量与其它固体重量的比值为0.16～0.40。

2.根据权利要求1所述的秸秆纤维素纤维/水泥基复合材料，其特征在于，所述复合材料由以下重量比例的组分组成：8～16份份的秸秆纤维素纤维，69～87份的胶凝材料和

0～20份的5～15份掺合料，水的重量与其它固体重量的比值为0.20～0.38。

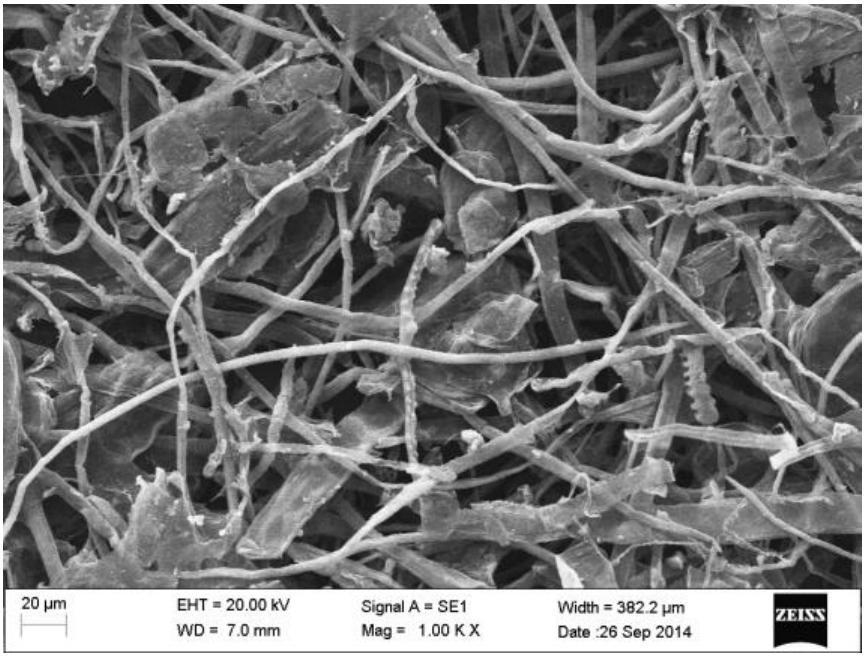

3.根据权利要求1所述的秸秆纤维素纤维/水泥基复合材料，其特征在于，所述秸秆纤维素纤维可以是水稻秸秆、小麦秸秆或者其他一年生农作物秸秆中的任意一种提取所得。

4.根据权利要求1所述的秸秆纤维素纤维/水泥基复合材料，其特征在于，所述秸秆纤维素纤维的主要组成和重量百分比例为甲种纤维素含量＞85％，秸秆纤维素纤维的长度为

0.5～1.5mm，聚合度＞400。

5.根据权利要求1所述的秸秆纤维素纤维/水泥基复合材料，其特征在于，所述胶凝材料可以是硅酸盐水泥或者普通硅酸盐水泥中的任意一种。

6.根据权利要求1所述的秸秆纤维素纤维/水泥基复合材料，其特征在于，所述掺合料是偏高岭土或者硅灰中的一种或两种。

7.一种秸秆纤维素纤维/水泥基复合材料的制备方法，其特征在于，包括下列步骤：步骤一，粉碎后的秸秆纤维素纤维加水后在打浆机中搅拌2～6min；然后依次加入胶凝材料和掺合料，搅拌2～5min，固含量在10～25％；

步骤二，搅拌均匀的浆料快速倒入一定尺寸的模具并在0.05～0.09MPa的真空抽滤压力下抽滤到样品表面固化；

步骤三，将步骤三所得的样品在2.5～3.5MPa的压力下保压3～8min，得到制品；

步骤四，制品在塑料袋中密封并在室温条件下放置1～2天后，进行标养，也可以进行水养或蒸汽养护。
