专利号: 2015100733276
申请人: 江南大学
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2023-10-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

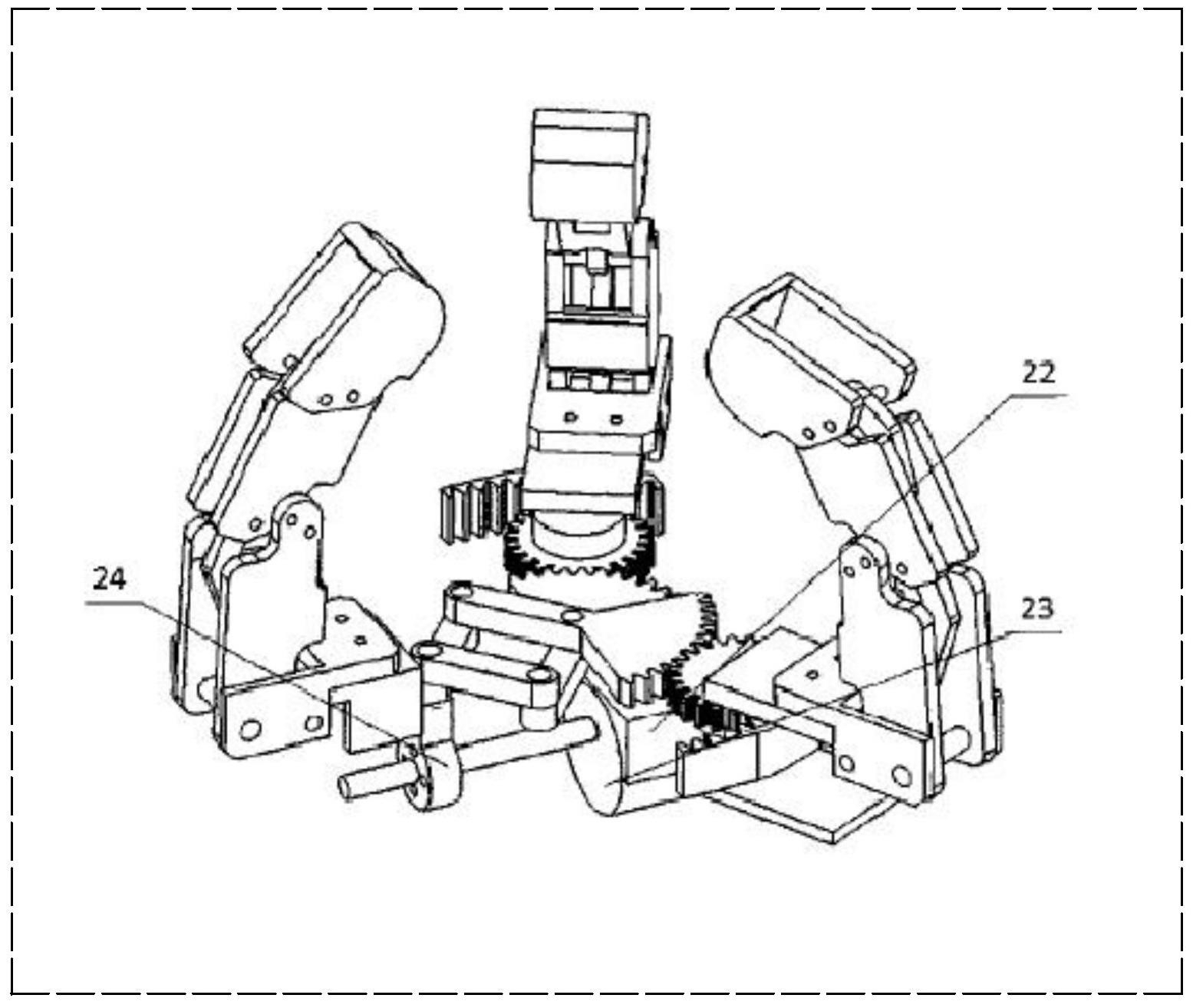

1.一种可变构型机械手掌,包括安装底座(1),所述安装底座(1)上分别安装连杆一(2),连杆二(3),连杆三(4),连杆四(5);所述连杆一(2)与手指安装板一(6)通过铰链链接在一起,所述连杆二(3)与手指安装板二(7)通过铰链链接在一起,所述连杆三(4)与手指安装板三(8)通过铰链链接在一起,所述连杆四(5)与手指安装板四(9)通过铰链链接在一起;

所述手指安装板一(6)与所述手指安装板二(7)通过铰链连接在一起,所述手指安装板三(8)与所述手指安装板四(9)通过铰链连接在一起;所述手指安装板一(6)上安装自适应柔软手指一(10),所述手指安装板二(7)上安装自适应柔软手指二(11),所述手指安装板三(8)上安装自适应柔软手指三(12),所述手指安装板四(9)上安装自适应柔软手指四(13);

所述连杆一(2)与齿轮一(14)固连在一起,所述连杆二(3)与齿轮二(15)固连在一起,所述连杆三(4)与齿轮三(16)固连在一起,所述连杆四(5)与齿轮四(17)固连在一起。

2.如权利要求1所述的一种可变构型机械手掌,其特征在于:所述安装底座(1)上分别安装连杆一(2),连杆二(3),连杆三(4),连杆四(5)。

3.如权利要求1所述的一种可变构型机械手掌,其特征在于:所述连杆一(2)、所述连杆二(3)、所述连杆三(4)、所述连杆四(5)分别与所述手指安装板一(6)、所述手指安装板二(7)、所述手指安装板三(8)、所述手指安装板四(9)通过铰链链接在一起。

4.如权利要求1所述的一种可变构型机械手掌,其特征在于:所述手指安装板一(6)、所述手指安装板二(7)、所述手指安装板三(8)、所述手指安装板四(9)上分别安装所述自适应柔软手指一(10)、所述自适应柔软手指二(11)、所述自适应柔软手指三(12)、所述自适应柔软手指四(13)。

5.如权利要求1所述的一种可变构型机械手掌,其特征在于:所述手指安装板一(6)与所述手指安装板二(7)通过铰链连接在一起,所述手指安装板三(8)与所述手指安装板四(9)通过铰链连接在一起。

6.如权利要求1所述的一种可变构型机械手掌,其特征在于:所述连杆一(2)、所述连杆二(3)、所述连杆三(4)、所述连杆四(5)分别与所述齿轮一(14)、所述齿轮二(15)、所述齿轮三(16)、所述齿轮四(17)固连在一起。
