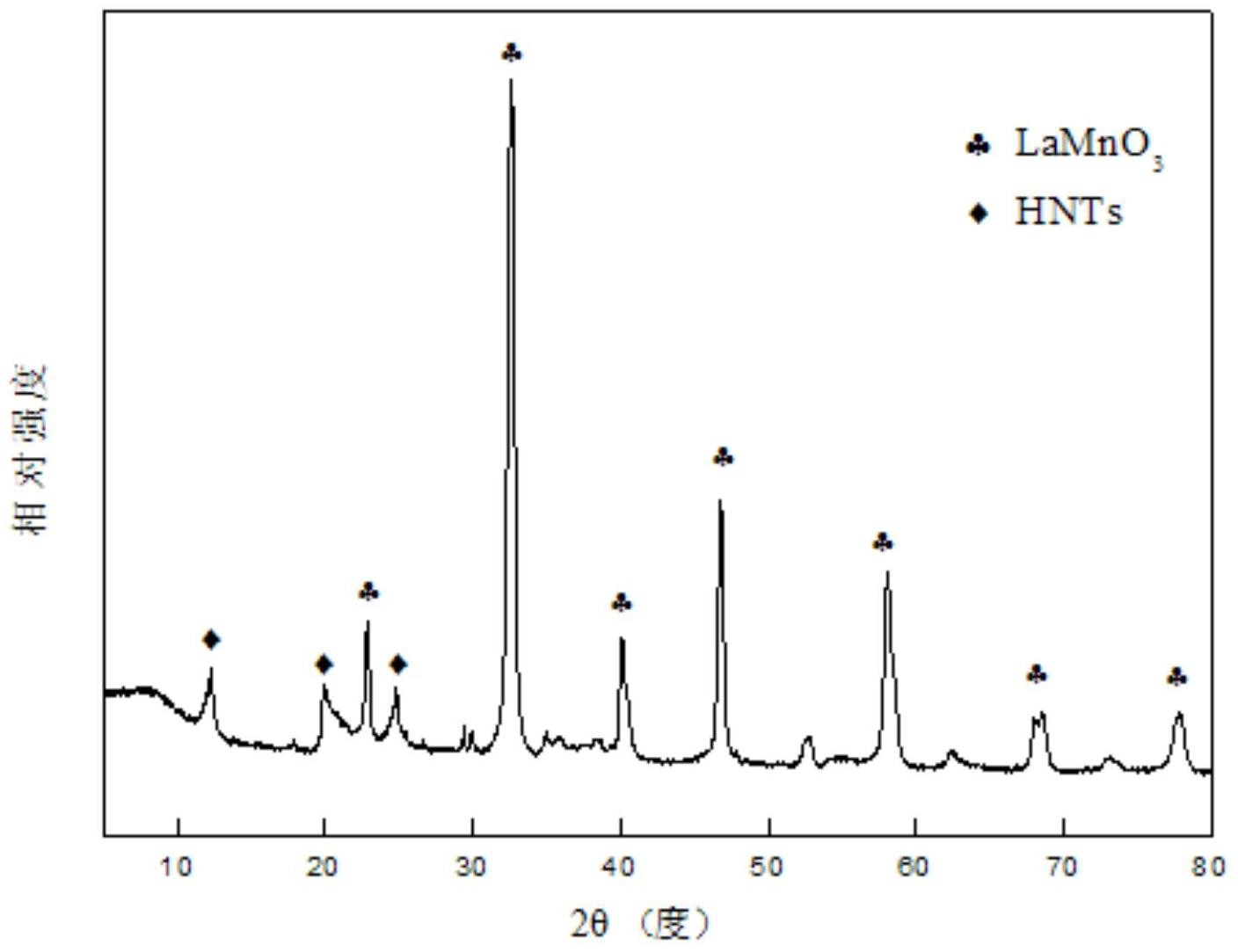

1.一种埃洛石/稀土钙钛矿复合SCR催化剂，其特征在于：其通式为ABO3/HNTs，其中A为稀土元素，B为金属阳离子，HNTs为埃洛石纳米管载体；其中ABO3质量分数为5％～20％。

2.根据权利要求1所述的埃洛石/稀土钙钛矿复合SCR催化剂，其特征在于：所述的埃洛石纳米管外管径为60-100nm，管长为200-1000nm；所述稀土钙钛矿的粒径为5-20nm。

3.根据权利要求1或2所述的埃洛石/稀土钙钛矿复合SCR催化剂的制备方法，其特征在于：步骤如下：a、将埃洛石分散于去离子水中，去除快速沉降部分，制得埃洛石悬浮液；

b、向埃洛石悬浮液中加入稀土硝酸盐、金属硝酸盐和络合剂，搅拌10-30min至完全溶解；

c、将上述溶液转入水浴锅中，滴加分散剂，搅拌，直至其形成蜂窝状湿凝胶；

d、将上述湿凝胶转入鼓风干燥箱，烘干得干凝胶；将所述干凝胶放入马弗炉煅烧，然后进行造粒，过40-60目筛，烘干即得埃洛石/稀土钙钛矿复合材料。

4.根据权利要求3所述的埃洛石/稀土钙钛矿复合SCR催化剂的制备方法，其特征在于：所述的稀土硝酸盐为硝酸镧、硝酸铈、硝酸镨或硝酸钐中的一种；所述的金属硝酸盐为硝酸铁、硝酸锰或硝酸钴中的一种；所述的硝酸盐与金属硝酸盐按A位、B位摩尔比为1:1进行配比。

5.根据权利要求3所述的埃洛石/稀土钙钛矿复合SCR催化剂的制备方法，其特征在于：所述的络合剂是EDTA、三聚磷酸钠或柠檬酸中任意一种，其投入摩尔量为稀土硝酸盐、金属硝酸盐物质的量总和的2-5倍；所述分散剂十二烷基硫酸钠、六偏磷酸钠、甲基戊醇、乙二醇中任意一种，加入量为10～20g/L。

6.根据权利要求3所述的埃洛石/稀土钙钛矿复合SCR催化剂的制备方法，其特征在于：步骤a所述的埃洛石悬浮液浓度为5～30g/L。

7.根据权利要求3所述的埃洛石/稀土钙钛矿复合SCR催化剂的制备方法，其特征在于：所述的水浴温度为60～90℃，在常压下水浴，时间为8～18h。

8.根据权利要求3所述的埃洛石/稀土钙钛矿复合SCR催化剂的制备方法，其特征在于：所述的煅烧温度为400～650℃，煅烧时间为2～4h。
