1.一种MgA12O4尖晶石重整催化剂载体的制备方法，其特征在于，由以下四个步骤组成：

1)、按照摩尔比n(Mg)/n(Al)＝1/2的比例分别称取铝源和镁源，然后用去离子水将铝源配制成0.35～0.45mol/L的水溶液A液，所述铝源为NaAlO2，所述镁源为Mg(OH)2或MgCl2·

6H2O；

2)、将A液置于恒温磁力搅拌器上，在40～50℃恒温和不断搅拌下，将称取的镁源加入其中，继续搅拌20～30min，从而制得水热反应前驱体混合液B液；当使用镁源为Mg(OH)2时，在向A液中加入Mg(OH)2后，需要继续向A液中加入按照摩尔比n(Na)/n(Cl)＝1/1量取的

20％HCl溶液；

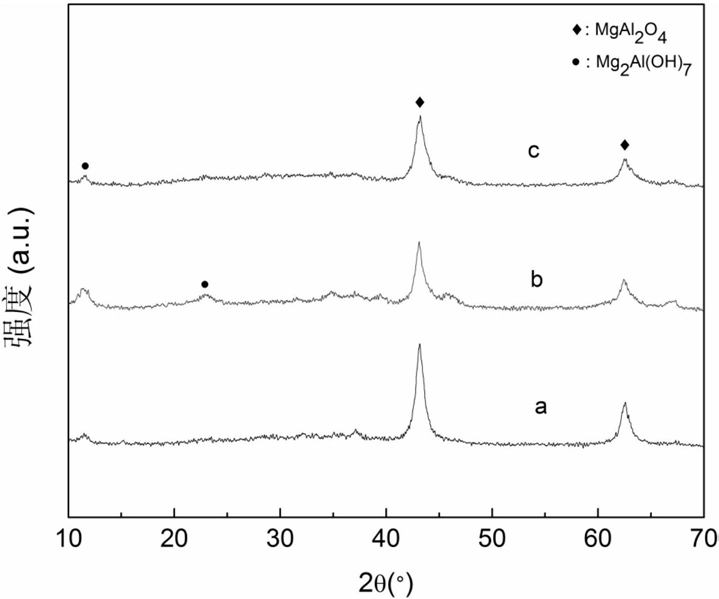

3)、将B液置于水热反应釜内，于170～190℃的电热恒温箱中水热反应2～6h，水热反应结束后冷却卸压，将产物离心过滤、洗涤，并在80～90℃烘箱中干燥，得到初步结晶化MgA12O4尖晶石粉体；

4)、将初步结晶化MgA12O4尖晶石粉末研磨、压片，再置于高温电炉中500～700℃结晶化烧结5～8h，最终制得纯度高、结晶状况好MgA12O4尖晶石重整催化剂载体。
