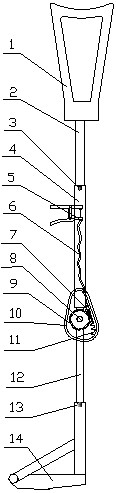

1.一种膝关节保护行走支撑架，包括支撑托（1）和与所述支撑托（1）固定连接的支撑杆部，其特征在于：所述支撑杆部主要由上支撑杆（2）、中支撑杆（4）和下支撑杆（12）相接组成,所述中支撑杆（4）与所述下支撑杆（12）连接处设有用于使所述下支撑杆（12）摆动的摆动装置，所述下支撑杆（12）下端连接有脚踏板（14）。

2.如权利要求1所述的膝关节保护行走支撑架，其特征在于:所述摆动装置包括齿轮轴（8），所述齿轮轴（8）上设有齿轮（9），所述齿轮（9）外设有保护壳（10），所述保护壳（10）内设有滑槽，所述滑槽设有与所述齿轮（9）啮合的齿条（7），所述齿条（7）一端通过复位弹簧（11）固定在所述保护壳（10）上；所述齿条（7）另一端连接有刹线（6），所述刹线（6）穿过所述保护壳（10）连接有控制装置；所述中支撑杆（4）与所述下支撑杆（12）通过所述齿轮轴（8）铰接在一起。

3.如权利要求2所述的膝关节保护行走支撑架，其特征在于:所述的控制装置为设置在所述中支撑杆上（4）的手刹（5）。

4.如权利要求1所述的膝关节保护行走支撑架，其特征在于:所述上支撑杆（2）套接在所述中支撑杆（4）上，所述上支撑杆（2）与所述中支撑杆（4）套接处设有调节按钮Ⅰ（3）；

所述下支撑杆（12）套接在所述脚踏板（14）上，所述下支撑杆（12）套接与所述脚踏板（14）套接处设有调节按钮Ⅱ（13）。
