专利号: 2015100284239
申请人: 苏州职业大学
专利类型:发明专利
专利状态:已下证
专利领域: 鞋类
更新日期:2025-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

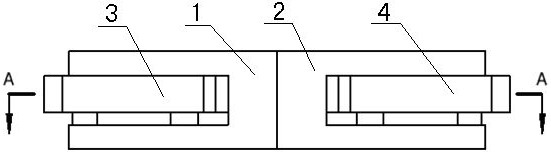

1.一种磁性鞋带扣,其特征在于:包含左扣体、右扣体、左锁体、右锁体;所述左扣体和右扣体呈半圆柱;所述左扣体上设置有第一磁铁;所述右扣体上设置有第二磁铁;所述第一磁铁和第二磁铁平行设置,且相互靠近;所述左扣体和右扣体的圆弧面上分别设置有缺口,所述每个缺口内多设置有齿槽;所述左锁体和右锁体呈扇形;所述左锁体和右锁体的两侧面上分别设置有与齿槽相对应的凸齿,其弧面的两端分别设置有手柄;所述左锁体和右锁体分别的设置在缺口内,并通过凸齿与齿槽的配合卡死在缺口内;所述左扣体上弧面的中部前侧设置有第一缺口,后侧设置有第二缺口;所述第一缺口与第二缺口相贯通;所述右扣体上弧面的中部前侧设置有第三缺口,后侧设置有第四缺口;所述第三缺口与第四缺口相贯通;所述第一缺口和第三缺口呈扇形,第二缺口和第四缺口呈弧形;所述第一缺口的两侧面上设置有第一齿槽,其底面设置有第一通孔;所述第三缺口的两侧面上设置有第二齿槽,其底面设置有第二通孔;所述左扣体和右扣体的上表面上靠近平面的一侧对应的设置有第一凹槽和第二凹槽;所述第一凹槽和第二凹槽呈长方形,且平行于平面;所述第一凹槽和第二凹槽内对应的设置有第一磁铁和第二磁铁;所述第一凹槽与第一磁铁和第二凹槽与第二磁铁通过过盈配合相固定。

2.根据权利要求1所述的磁性鞋带扣,其特征在于:所述左锁体两侧面上设置有与第一齿槽相对应的第一凸齿;所述右锁体两侧面上设置有与第二齿槽相对应的第二凸齿。

3.根据权利要求1所述的磁性鞋带扣,其特征在于:所述左锁体和右锁体弧面的两端还设置有凹槽;所述凹槽设置在手柄的内侧,且与手柄依靠在一起。

4.根据权利要求1所述的磁性鞋带扣,其特征在于:所述第一缺口和第三缺口的高度分别对应大于左锁体和右锁体的高度;所述左锁体和右锁体对应的设置在第一缺口和第三缺口内,其第一凸齿和第二凸齿对应的设置在第一齿槽和第二齿槽内。
