1.一种聚丙烯腈基仿生催化纤维，其特征是：含硫醇或者咪唑基团的改性聚丙烯腈基纤维与金属酞菁之间通过配位键方式结合，使用的金属酞菁特征具有式1结构，其中：M是铁、钴、镍、锰、铜、铷、锌、铂和钯过渡金属离子；R为-H、-NH2、-Cl、-F、-COOH、-NO2、-NHCOCH3、-NHSO3H、-SO3H中的任意一种；氨基硫醇HOOC-R1-SH的R1是-CH2-、-CH2CH2-、-CH(COOH)CH2-、-CH2CH2CH2-和-CH2CH2CH2CH2-中的任意一种；氨基咪唑NH2-R1-C3H3N2的R2基是-CH2-、-CH2CH2-、-CH(COOH)CH2-、-CH2CH2CH2-和-CH2CH2CH2CH2-中的任意一种，

2.根据权利要求1所述的聚丙烯腈基仿生催化纤维，其特征在于所述的纤维直径在

0.2-20μm之间，聚丙烯腈基纤维形状是长丝状或短纤维状，可以是任何含有-CN的纤维。

3.根据权利要求1或2所述的聚丙烯腈基仿生催化纤维，其特征在于负载的金属酞菁质量百分数为0.08-8％，负载的氨基硫醇或者氨基咪唑的质量分数为0.2-15％。

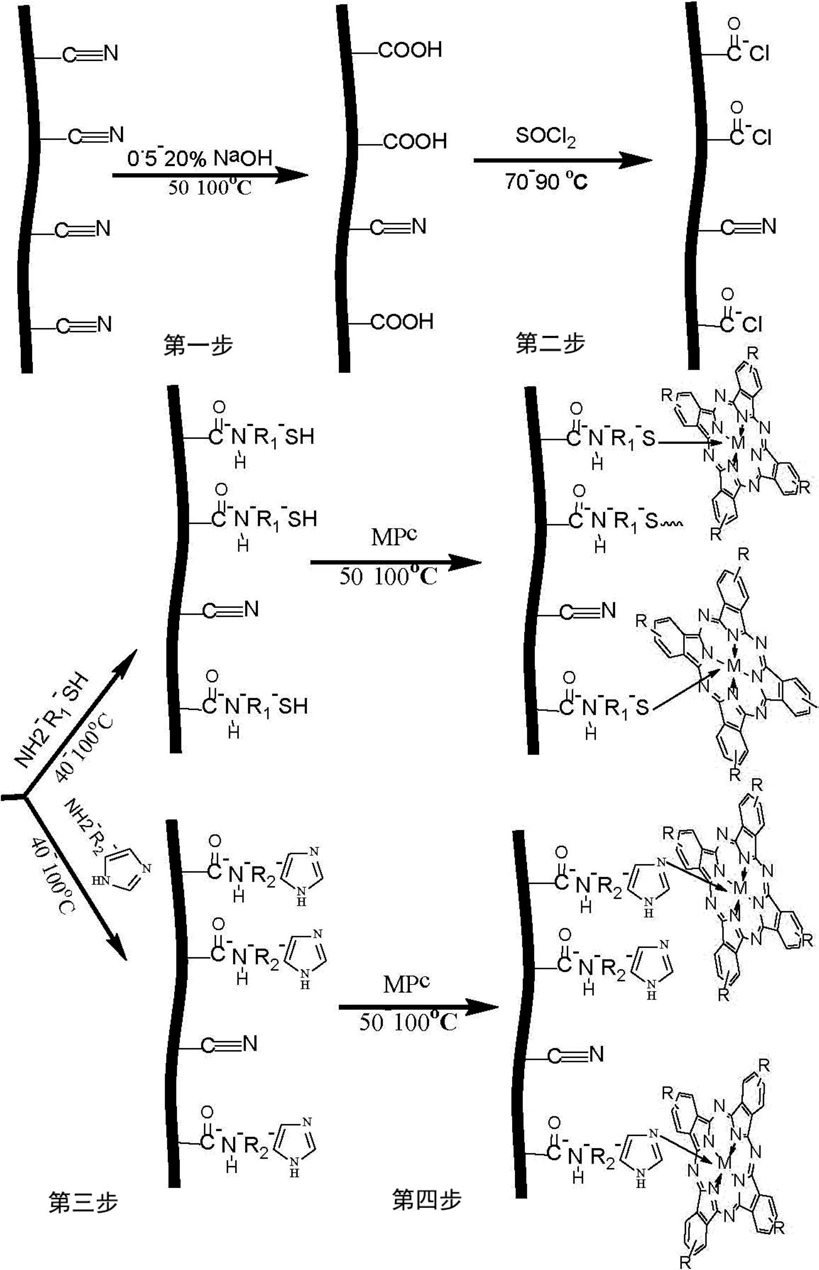

4.一种如权利要求1或2或3所述聚丙烯腈基仿生催化纤维的制备方法，其特征在于：选用含有氰基的聚丙烯腈纤维，在50-100℃的条件下，在质量分数为0.5-20％的NaOH溶液反应0.5-4小时，使氰基羧基化，再在70-90℃条件下，在二氯亚砜中回流4-24小时，酰氯化反应完成后蒸干二氯亚砜，加入氨基硫醇的溶液，升温至40-100℃，回流2-10小时，制备得到含硫醇的改性聚丙烯腈基纤维，然后将含硫醇的改性聚丙烯腈基纤维放入50-100℃的金属酞菁溶液中回流4-12小时，取出负载有金属酞菁的聚丙烯腈基纤维，反复洗涤，80-100℃烘干制得聚丙烯腈基仿生催化纤维。

5.一种如权利要求1或2或3所述聚丙烯腈基仿生催化纤维的制备方法，其特征在于：选用含有氰基的聚丙烯腈纤维，在50-100℃的条件下，在质量分数为0.5-20％的NaOH溶液反应0.5-4小时，使氰基羧基化，再在70-90℃条件下，在二氯亚砜中回流4-24小时，酰氯化反应完成后蒸干二氯亚砜，加入氨基咪唑的溶液，升温至40-100℃，回流2-10小时，制备得到含咪唑基团的改性聚丙烯腈基纤维，然后将含咪唑基团的改性聚丙烯腈基纤维放入50-100℃的金属酞菁溶液中回流4-12小时，取出负载有金属酞菁的聚丙烯腈纤维，反复洗涤，80-

100℃烘干制得聚丙烯腈基仿生催化纤维。

6.根据权利要求4或5所述聚丙烯腈基仿生催化纤维的制备方法，其特征在于所用的溶解氨基硫醇、氨基咪唑和金属酞菁的溶剂是二甲基亚砜、四氢呋喃、N，N-二甲基甲酰胺、N，N-二甲基乙酰胺或N-甲基吡咯烷酮中的任意一种。
