1.一种利用低强力纤维生产纺织品的工艺，其特征在于，包括如下步骤：一、牵切制条

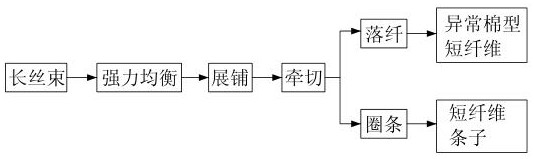

（一）、准备待牵切制条的丝束：

（1）、将待牵切制条的丝束从丝束箱引出；

（二）、牵切制条处理：

（1）、将从丝束箱引出的丝束喂入具有四个拉伸区及四组牵切辊的牵切装置，首先经过第一拉伸区进行首次拉伸牵切处理；

（2）、首次拉伸牵切处理后的丝束进入第二拉伸区进行二次拉伸牵切处理；

（3）、二次牵切拉伸处理后的丝束进入第三拉伸区进行三次拉伸牵切处理；

（4）、三次牵切拉伸处理后的丝束进入第四拉伸区进行四次拉伸牵切处理；

（三）、落纤处理：

将四次拉伸牵切处理完成后的丝束用气流或落纤装置直接将制取的短纤维吹落或打散，从而制成强力有所提高、分散度好的异长棉型短纤维；

二、梳棉机混合制备无纺布

（1）、将落纤处理得到的异长棉型短纤维及棉纤维一并喂入梳棉机进行混合，得到纤维网；

（2）、将梳棉机混合制备无纺布步骤（1）完成后得到的纤维网进行传统的加热、针刺进行加固，得到无纺布。

2.根据权利要求1所述的利用低强力纤维生产纺织品的工艺，其特征是：从所述丝束箱引出的待牵切制条的丝束喂入由若干对上下配置的张力辊组成的张力均衡装置，均衡各根长丝束及长丝束内各根长丝张力。

3.根据权利要求1所述的利用低强力纤维生产纺织品的工艺，其特征是：从所述丝束箱引出的待牵切制条的丝束喂入由一个或多个表面具有从中间向两边延伸的螺旋状凸条的展铺辊轴组成的展铺辊，在螺旋状凸条的作用下，使长丝束中的各根长丝逐渐展铺在一定的宽度内。

4. 根据权利要求2或3所述的利用低强力纤维生产纺织品的工艺，其特征是：所述步骤（二）牵切制条处理过程中，牵切辊压力为50Kgf～1500 Kgf，转速为80～300m/min。

5.根据权利要求2所述的利用低强力纤维生产纺织品的工艺，其特征是：所述四组牵切辊的转速比为1：1.5～3：2～5：2.5～7。
