1.一种超级电容器用二氧化锰/碳纸复合电极材料的制备方法，其特征是具体步骤如下：

1）碳纸分别用乙醇和去离子水超声清洗0~1h后，浸泡于去离子水中；

2）按照化学计量比将KClO3和MnSO4.H2O溶解，KClO3和MnSO4.H2O的浓度均为

0.02~0.5mol/L, 滴加强酸将溶液的pH值调制0~2，于55~90℃的水浴中搅拌0.5~4h；

3） 将步骤2）搅拌后的溶液倒入聚四氟乙烯内衬的水热釜中，将步骤（1）的碳纸放入水热釜，于60~180℃反应2~20h，自然冷却；

4）将步骤（3）的产物用去离子水和无水乙醇反复洗涤、抽滤，于80~100℃真空干燥

12~24h，得到镶嵌有二氧化锰的碳纸；

5）将上述得到的二氧化锰/碳纸复合材料按超级电容器的设计要求冲压成极片，组装成超级电容器。

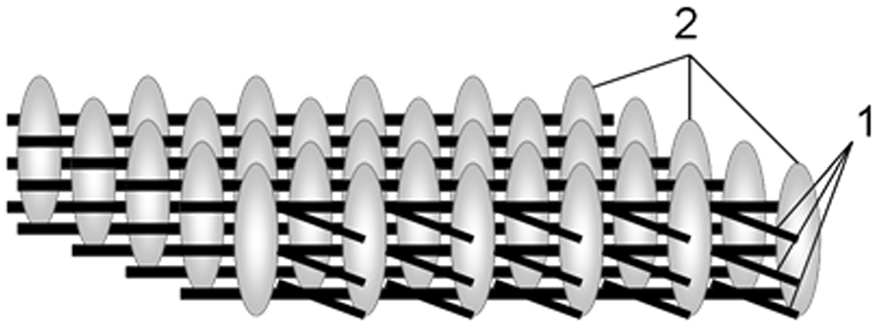

2.根据权利要求1所述的一种二氧化锰/碳纸复合电极材料的制备方法，其特征在于：步骤（1）中所述的碳纸即作为二氧化锰载体又作为集流体，由碳纤维组成，碳纤维的长度为

10~1000μm，直径为1~50μm。

3.根据权利要求1所述的一种二氧化锰/碳纸复合电极材料的制备方法，其特征在于：步骤（2）中所述的强酸为浓硝酸或浓硫酸。

4.根据权利要求1所述的一种二氧化锰/碳纸复合电极材料的制备方法，其特征在于：所述步骤（4）中的镶嵌的二氧化锰，粒径为0.01~10μm。
