1.一种合成金属/金属氧化物负载型纳米催化剂的方法，其特征在于，包括以下步骤:在无氧和碱性条件下，金属前驱体、金属氧化物前驱体在二元醇体系中混合进行反应，反应后分离纯化得到金属/金属氧化物负载型纳米催化剂。

2.根据权利要求1所述的合成金属/金属氧化物负载型纳米催化剂的方法，其特征在于，所述的二元醇是二甘醇、乙二醇、1，2-丙二醇和1，3-丙二醇中的至少一种。

3.根据权利要求1所述的合成金属/金属氧化物负载型纳米催化剂的方法，其特征在于，反应温度为200 °C〜250 °C，反应时间为20min〜40min。

4.根据权利要求1所述的合成金属/金属氧化物负载型纳米催化剂的方法，其特征在于，往反应体系中添加碳酸氢钠、碳酸氢钾、碳酸氢铵中的至少一种。

5.根据权利要求5所述的合成金属/金属氧化物负载型纳米催化剂的方法，其特征在于，往反应体系中添加碳酸氢钠，其用量与金属前驱体的摩尔比为1:100〜700。

6.根据权利要求1所述的合成金属/金属氧化物负载型纳米催化剂的方法，其特征在于，金属前驱体为氯钯酸钠、氯金酸、氯铂酸、醋酸铜中的至少一种，金属氧化物前驱体为醋酸锌、醋酸铈、醋酸铁中的至少一种，金属前驱体与金属氧化物前驱体的摩尔比1:2.0〜48.00

7.如权利要求1所述的合成金属/金属氧化物负载型纳米催化剂的方法，其特征在于，所述分离纯化为:反应产物经离心去除上层清夜后，分别用水和有机溶剂洗涤，最后真空干燥，得到金属/金属氧化物负载型纳米催化剂。

8.如权利要求7所述的合成金属/金属氧化物负载型纳米催化剂的方法，其特征在于，所述有机溶剂为丙酮、乙醇和正己烷中的至少一种。

9.如权利要求1〜8任一所述方法得到的金属/金属氧化物负载型纳米催化剂。

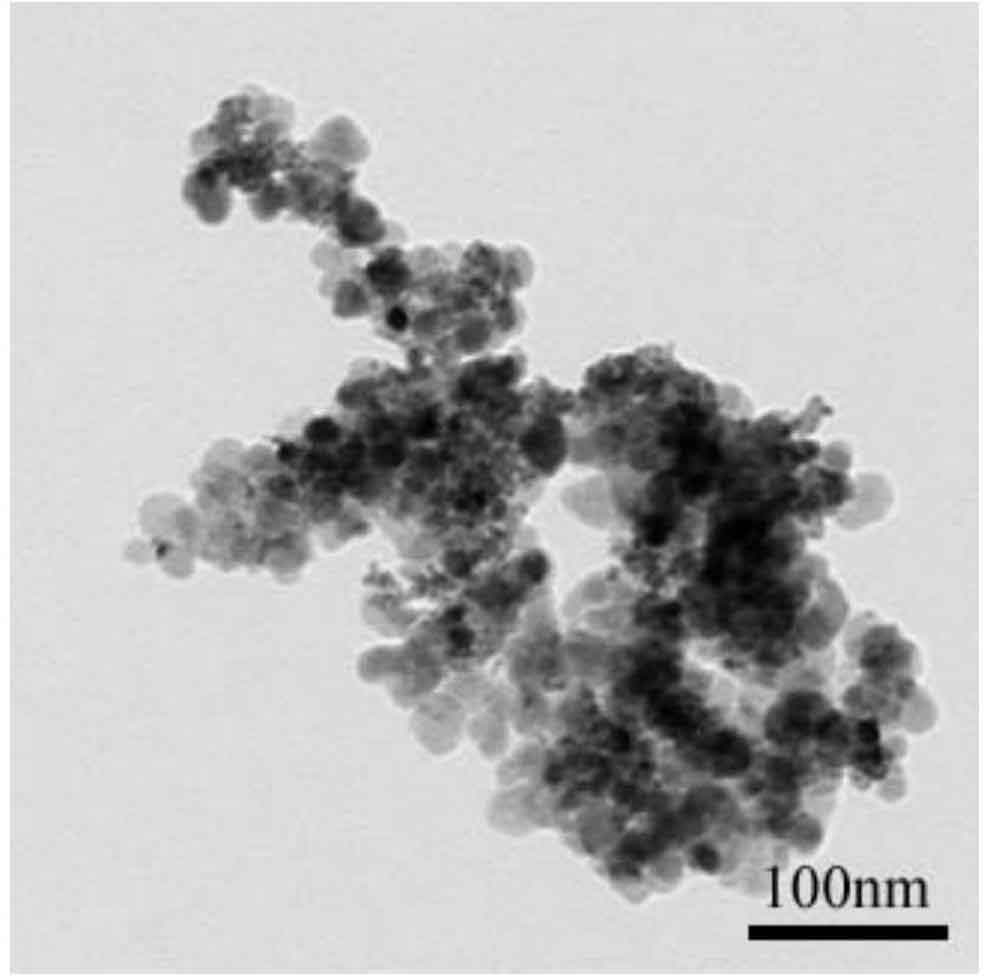

10.如权利要求9所述的金属/金属氧化物负载型纳米催化剂，其特征在于，粒径为5nm 〜50nmo
