1.一种基于弹簧激发震动波的井下煤层地震CT探测用可控震源，其特征是它包括：

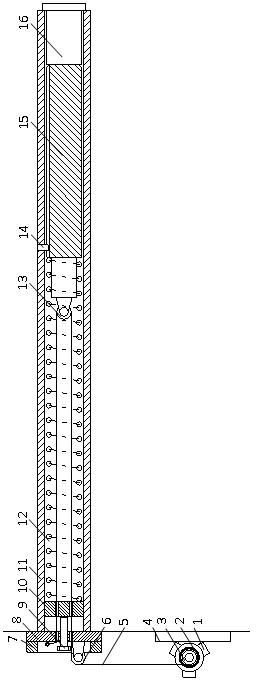

一弹簧击打机构，该弹簧击打机构安装在套筒（11）内，套筒（11）通过固定机构固定安装在巷道壁上所钻的孔中，弹簧击打机构包括弹簧（12）、锤头（15）和垫板（16），垫板（16）的一端插装在套筒（11）中，另一端位于套筒（11）外与所钻孔的底部相抵，弹簧（12）驱动锤头（15）击打垫板（16），垫板（16）位于套筒外的一端击打孔底从而在煤层中产生可控震动波，锤头（15）上设有导向槽，通过安装在套筒（11）上的导向销（14）实现运动导向；

一动力机构，该动力机构用于驱动锤头（15）压缩弹簧（12），使锤头（15）处于激发状态。

2.根据权利要求1所述的基于弹簧激发震动波的井下煤层地震CT探测用可控震源，其特征是所述的固定机构包括压板（7）和端盖（8），端盖（8）固定在套筒（11）的端面上，压板（7）通过巷道中锚杆或锚索的端头（17）固定，或通过支架体（18）上的连接件（19）固定，并压紧端盖（8），从而将套管（11）固定在钻孔中。

3.根据权利要求1所述的基于弹簧激发震动波的井下煤层地震CT探测用可控震源，其特征是所述的套筒（11）的进口端中安装有用于使弹簧（12）在非激发状态下始终推动锤头（15）抵住垫板（16）的滑块（10），滑块（10）连接有驱动丝杆（9），驱动丝杆（9）的一端伸出套筒（11）外与驱动装置相连。

4.根据权利要求1所述的基于弹簧激发震动波的井下煤层地震CT探测用可控震源，其特征是所述的动力机构包括位于套筒（11）外的外置旋转驱动式动力机构或位于套筒（11）内的内置伸缩驱动式动力机构。

5.根据权利要求4所述的基于弹簧激发震动波的井下煤层地震CT探测用可控震源，其特征是所述的外置旋转驱动式动力机构包括马达（1），马达（1）通过固定在底座（4）上，底座（4）通过巷道中锚杆或锚索的端头（17）固定，或通过支架体（18）上的连接件（19）固定，马达（1）通过离合器（2）与滚筒（3）相连，滚筒（3）上绕装有钢丝绳（5）；钢丝绳（5）的一端固定在滚筒上，另一端经过端盖（8）上安装的第一滑轮（6）后穿过滑块（10）再绕过锤头（15）上安装的第二滑轮（13），最后再次穿过滑块（10）后固定在端盖（8）上，离合器（2）吸合，马达（1）带动滚筒（3）转动，滚筒（3）将钢丝绳（5）收绕在滚筒（3）上，从而带动锤头（15）压缩弹簧（12），使锤头（15）处于激打状态，离合器（2）松开，滚筒（3）自由旋转，将绕在滚筒（3）上的钢丝绳（5）释放，锤头（15）在弹力作用下击打垫板（16）产生所需的震动；

所述的马达（1）为气动马达、液压马达或电动马达。

6.根据权利要求4所述的基于弹簧激发震动波的井下煤层地震CT探测用可控震源，其特征是所述的内置伸缩驱动式动力机构的包括伸缩缸（20），伸缩缸（20）安装在套筒（11）中，伸缩缸（20）的一端与滑块（10）相连，另一端上安装有推杆（21），伸缩缸（20）的伸缩杆上安装有抓钩（22），抓钩（22）与锤头（15）活动连接，所述的伸缩杆处于外伸状态时，抓钩（22）与锤头（15）相连接，伸缩杆回收时，抓钩（22）带动锤头（15）移动同时压缩弹簧（12），抓钩（22）进入推杆（21）中时，抓钩（22）在推杆（21）的作用下将锤头（15）释放进而击打垫板（16）产生所需的震源；伸缩杆伸出时，抓钩（22）移动到锤头（15）尾端时，抓钩（22）前端倾斜面与锤头（15）尾端相互滑动，抓钩（22）张开，重新抓紧锤头（15）。

7.一种基于弹簧激发的井下煤层地震CT探测用可控震动波产生方法，其特征是它包括以下步骤：

首先，在巷道中施工钻孔，孔深应与套筒直径和长度相配；

其次，通过压板（7）压紧端盖（8），将套管（11）固定在钻孔中；

第三，使弹簧（12）与滑块（10）或伸缩缸（20）相抵，从而使锤头（15）顶紧垫板（16），垫板再抵紧钻孔底部；

第四，通过动力机构带动锤头（15）压缩弹簧（12），使锤头（15）处于激发状态；

第五，释放锤头（15）击打紧贴钻孔底部的垫板（16），在煤层中激发震动波；

第六，重复第三至第五步的内容，可重复产生震动波。

8.根据权利要求7所述的方法，其特征是通过调节锤头的质量、弹簧的参数、马达的扭矩、冲击行程的长短，以及垫板的材质、厚度和倾斜角度，产生不同能量和频率及不同纵、横波形式的震动波。
