1.一种溶胶-凝胶电化学沉积制备超疏水织物的方法，其特征是将溶胶前驱体和疏水硅烷偶联剂在酸催化条件下杂化溶胶液，同时以纳米金刚石分散液对其改性，制备成疏水杂化溶胶液；在双电极电化学体系中对非导电性的织物电化学沉积，赋予织物超疏水性和耐磨性。

2.如权利要求1所述的一种溶胶-凝胶电化学沉积制备超疏水织物的方法，其特征是所述疏水杂化溶胶液的制备方法为：(1)称取4-10重量份的溶胶前驱体与15-35重量份的无水乙醇并搅拌均匀，并在室温条件下滴滴加到55-75重量份的0.2mol/L HCl中，制备成溶胶液；

(2)将1-8重量份的粒径为200-500nm的纳米金刚石在92-99重量份的质量浓度为

8-12％磺酸基阴离子表面活性剂中超声分散80min，制备成纳米金刚石分散液；

(3)将10-18重量份(2)中的纳米金刚石分散液逐滴滴加到82-90重量份的(1)中的溶胶液中，快速均匀分散3h，并用氨水调节体系pH至4-5，制备成杂化溶胶液；

(4)向88-96重量份的杂化溶胶液中加入4-12重量份的疏水硅烷偶联剂，均匀搅拌并充分水解缩合，即得疏水杂化溶胶液。

3.如权利要求1所述的一种溶胶-凝胶电化学沉积制备超疏水织物的方法，其特征是所述的溶胶前驱体为正硅酸四乙酯、钛酸四正丁酯中的至少一种。

4.如权利要求1所述的一种溶胶-凝胶电化学沉积制备超疏水织物的方法，其特征是所述的疏水硅烷偶联剂具有以下结构：F1—Si(OR)3

其中R为CH3—、CH3CH2—；F1是疏水基团，可以是CF3(CF2)a(CH2)b—、CH3(CH2)n—、γ-Cl(CH2)m—、Ph—，式中a，b，m，n均为自然数，a和b可以为1～6；n可以为1～15；m可以为1～5。

5.如权利要求1所述的一种溶胶-凝胶电化学沉积制备超疏水织物的方法，其特征是所述的疏水硅烷偶联剂还可以具有以下结构：F1—Si(OR)2—F2

其中R为CH3—、CH3CH2—；F1和F2均为疏水基团，可以是CF3(CF2)a(CH2)b—、CH3(CH2)n—、γ-Cl(CH2)m—、Ph—中的一种或两种，式中a，b，m，n均为自然数，a和b可以为1～6；

n可以为1～15；m可以为1～5。

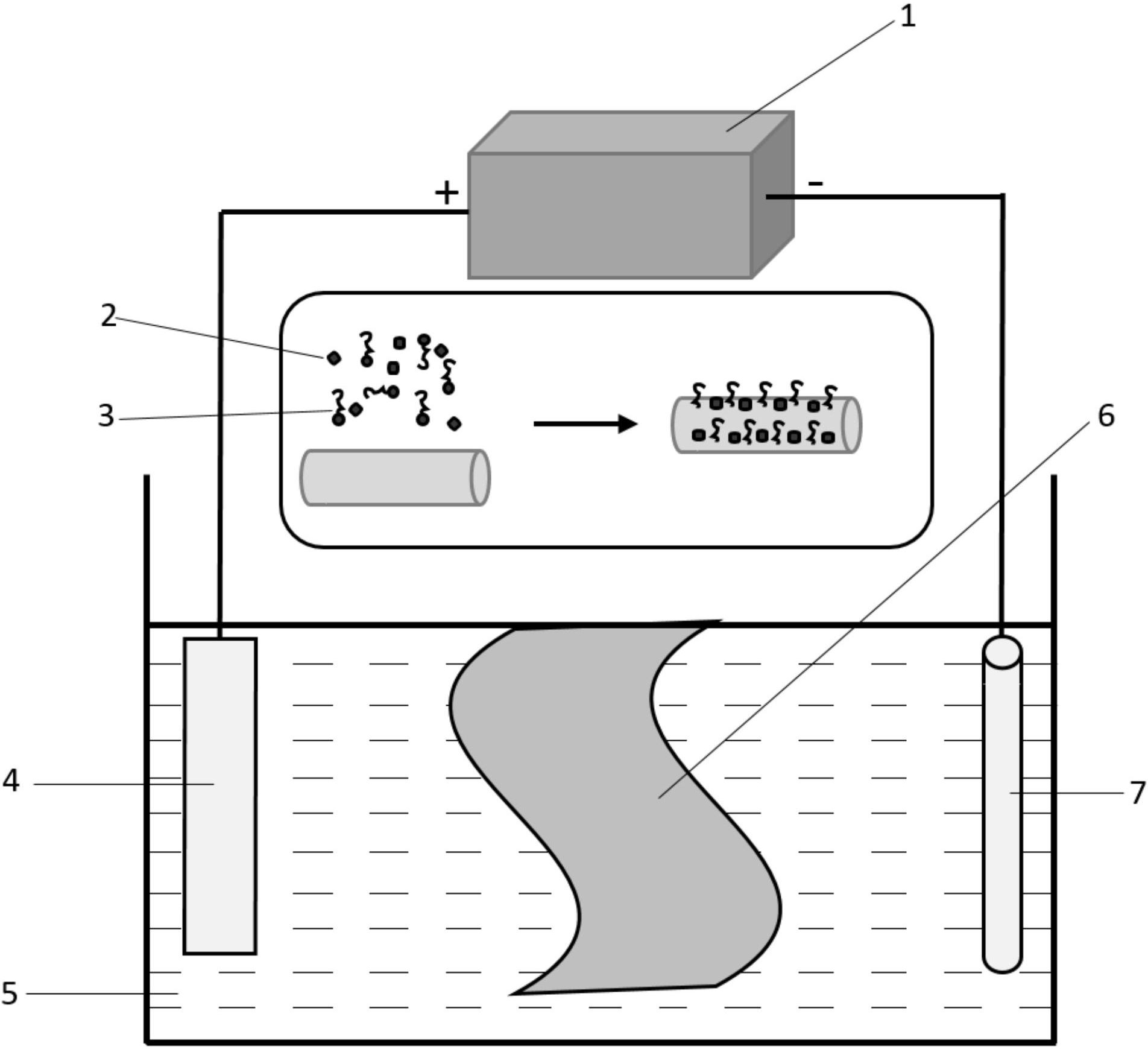

6.如权利要求1所述的一种溶胶-凝胶电化学沉积制备超疏水织物的方法，其特征是所述织物电化学沉积条件为电压3-20V，沉积时间1-15min，反应电极铜片面积4-20cm2。

7.如权利要求1所述的一种溶胶-凝胶电化学沉积制备超疏水织物的方法，其特征是所述织物电化学沉积时，织物样品垂直放置于两电极之间，以利于沉积均匀性。

8.如权利要求1所述的一种溶胶-凝胶电化学沉积制备超疏水织物的方法，其特征是所述的织物可以为棉织物、丝织物、毛织物、粘胶纤维织物、涤纶织物、锦纶织物及其混纺织物。
