1.一种石墨烯负载纳米磷化镍加氢催化剂的制备方法，其特征在于该方法选用能够在水中稳定分散的氧化石墨烯为载体前驱体，通过静态水热合成法制备负载型纳米磷化镍。

2.根据权利要求1所述的一种石墨烯负载纳米磷化镍加氢催化剂的制备方法，其特征在于该方法按照下述步骤进行：(1)称取一定量的氧化石墨加入到去离子水中，使氧化石墨的浓度为2mg/mL，超声处理得到稳定分散的氧化石墨烯水溶液；

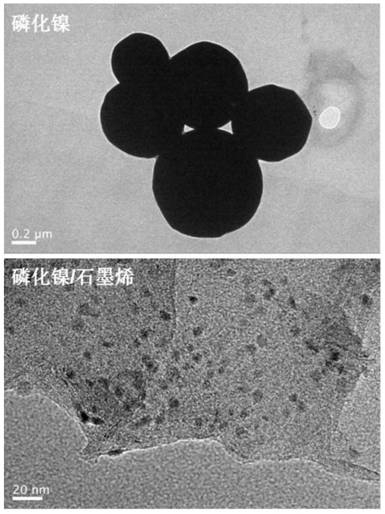

(2)向上述溶液中加入磷源和镍源，其中磷和镍的摩尔比为2:1-3:1，室温搅拌1h后将混合液装入聚四氟乙烯晶化釜中，150-190℃晶化5-20h，晶化结束后离心分离、洗涤、烘干即得到所述的催化剂。

3.根据权利要求2所述的一种石墨烯负载纳米磷化镍加氢催化剂的制备方法，其特征在于步骤(2)中所述的磷源为次磷酸二氢钠、亚磷酸或红磷。

4.根据权利要求2所述的一种石墨烯负载纳米磷化镍加氢催化剂的制备方法，其特征在于步骤(2)中所述的镍源为氯化镍、醋酸镍或硫酸镍。
