专利号: 2014105974240
申请人: 成都工业学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

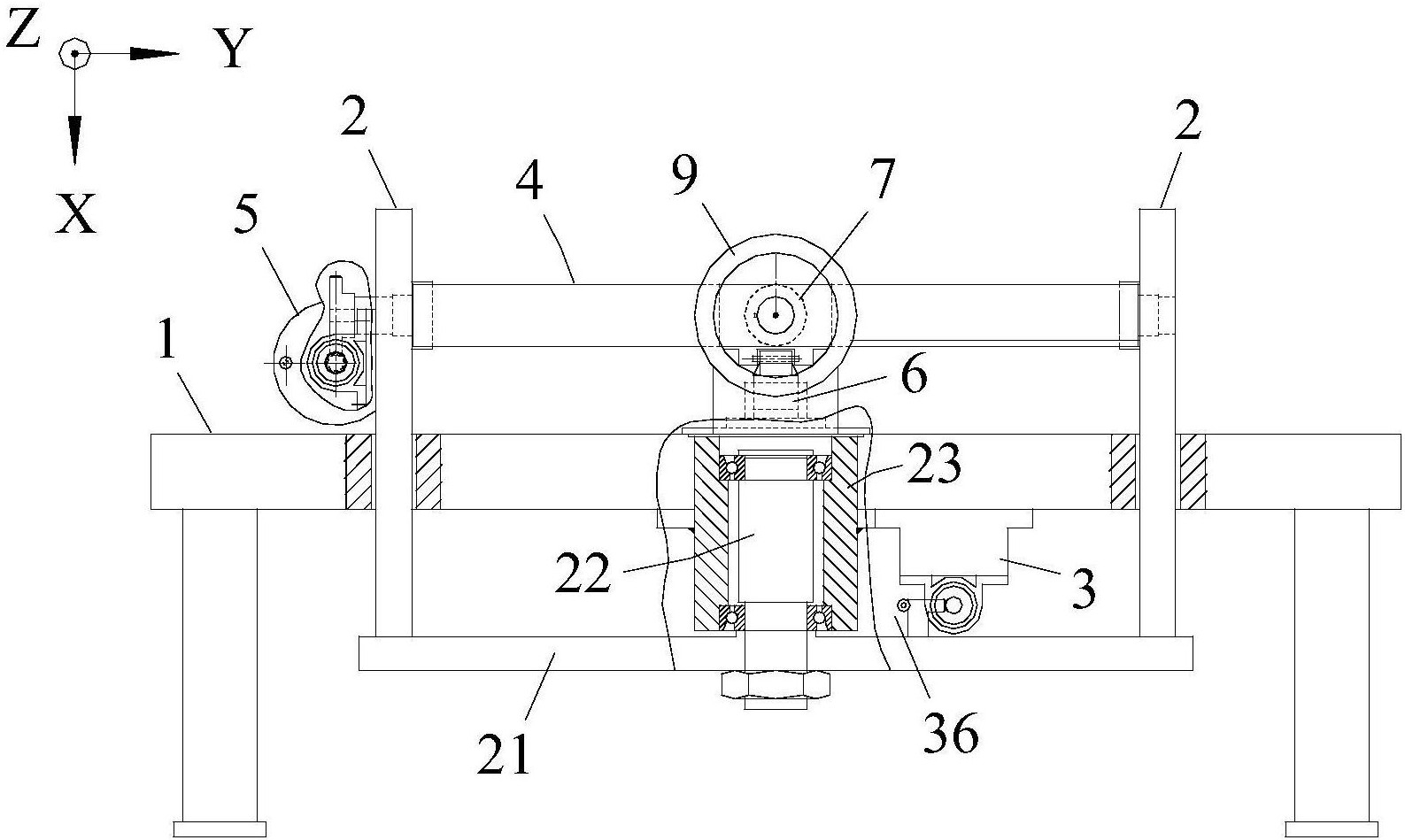

1.一种用于磁场测试传感器自定位调试装置,包括工作台(1),所述工作台(1)上设有可相对工作台(1)水平方向旋转的两个支架一(2),所述两个支架一(2)之间连接有可相对所述工作台(1)在竖直平面旋转的支架二(4),所述工作台(1)上固设有通电螺线圈(9),其特征在于,还包括自适应支撑件(6)和调节杆(8),所述调节杆(8)一端部设有便于安装霍尔元件(103)的凹槽(84),所述自适应支撑件(6)包括支腿一(61)和支腿二(62),所述支腿一(61)竖直滑动设于所述支腿二(62)上,所述支腿一(61)旋转连接在所述支架二(4)上,所述自适应支撑件(6)上设有便于固定套筒夹具(7)的止口,所述支架二(4)上设有便于夹持所述调节杆(8)的调节杆夹具(85),所述工作台(1)表面设有用于吸附所述支腿二(62)的电磁平板(14)。

2.根据权利要求1所述的用于磁场测试传感器自定位调试装置,其特征在于,所述自适应支撑件(6)还包括支撑块(64),所述支撑块(64)旋转设于所述支腿一(61)上,所述支撑块(64)可拆卸连接在所述支架二(4)上,所述止口(65)设于所述支撑块(64)上。

3.根据权利要求1所述的用于磁场测试传感器自定位调试装置,其特征在于,每个所述支架一(2)旋转连接有支撑杆(41),两个所述支撑杆(41)端部之间连接所述支架二(4),所述支撑杆(41)可将所述支架二(4)从通电螺线圈(9)的一端旋转至另一端。

4.根据权利要求3所述的用于磁场测试传感器自定位调试装置,其特征在于,其中一个所述支架一(2)上设有调节部件二(5),所述调节部件二(5)包括固定在该所述支架一(2)上的两个固定板(51)和连接在所述支撑杆(41)上的紧固件(43),两个所述固定板(51)之间设置有蜗杆一(52),所述蜗杆一(52)连接手轮(53),所述紧固件(43)连接有与所述蜗杆一(52)适配的扇形齿轮一(54)。

5.根据权利要求4所述的用于磁场测试传感器自定位调试装置,其特征在于,每个所述支撑杆(41)上远离支架二(4)的一端连接有配重块(42)。

6.根据权利要求4所述的用于磁场测试传感器自定位调试装置,其特征在于,所述两个支架一(2)通过调节部件一(3)调节其相对工作台(1)水平旋转,所述调节部件一(3)包括固定所述工作台(1)的轴承座(31),所述轴承座(31)穿过有传动杆(32)和连接在所述传动杆(32)上的蜗杆二(35),所述蜗杆二(35)适配有扇形齿轮二(36);两个所述支架一(2)连接有连杆(21),所述连杆(21)与所述工作台(1)之间设有旋转轴(22),所述旋转轴(22)外套设轴承(23),所述轴承(23)与所述扇形齿轮二(36)固定连接。

7.根据权利要求6所述的用于磁场测试传感器自定位调试装置,其特征在于,所述工作台(1)设有与两个支架一(2)适配的弧形槽(12),两个所述支架一(2)相对工作台(1)沿竖直方向穿过对应的所述弧形槽(12),所述连杆(21)连接位于所述工作台(1)下方的两个所述支架一(2)的端部,所述旋转轴(22)、轴承(23)、调节部件一(3)均位于所述工作台(1)下方。

8.一种磁场测试传感器自定位调试装置的调试方法,其特征在于,包括如权利要求1-7任一所述的用于磁场测试传感器自定位调试装置,包括以下调试步骤:步骤一、将自适应支撑件(6)固定在支架二上且保持所述自适应支撑件(6)相对工作台(1)悬空状态,其中所述自适应支撑件(6)的支腿一(61)和支腿二(62)相对固定;

步骤二、将套筒夹具(7)固定在所述自适应支撑件(6)上;

步骤三、选择与待装配铜管(101)尺寸适配的特斯拉计(102),将所述特斯拉计(102)套装入所述套筒夹具(7)内;

步骤四、通电螺线圈(9)启动,水平旋转两个支架一(2),当所述特斯拉计(102)检测到磁感应强度最大时,两个所述支架一(2)停止旋转,并锁定两个所述支架一(2);

步骤五、旋转支架二(4),当所述特斯拉计(102)检测到磁感应强度最大时,停止旋转,并锁定所述支架二(4);

步骤六、将所述特斯拉计(102)从所述套筒夹具(7)取出,将铜管(101)装入并固定在所述套筒夹具(7)内;

步骤七、启动所述电磁平板(14),并使所述支腿二(62)相对支腿一(61)朝工作台(1)方向滑动,直至所述支腿二(62)被吸附在所述电磁平板(14)上,将包括所述支腿一(61)、支腿二(62)的自适应支撑件(6)保持固定;

步骤八、解锁所述自适应支撑件(6)和支架二(4),使二者分离;

步骤九、将支架二(4)从所述自适应支撑件(6)位置,相对垂直于工作台(1)的竖直平面旋转到所述自适应支撑件(6)对应的一侧;

步骤十、将霍尔元件(03)固定在调节杆(8)的凹槽(84)内,所述霍尔元件(103)的引线(04)朝外,同时将调节杆夹具(85)固定在所述支架二(4)上;

步骤十一、将所述调节杆(8)带有霍尔元件(103)的一端插入铜管(101)一端内,所述霍尔元件(103)的引线(104)从铜管(101)另一端伸出,所述引线(04)连接电源和电压表,所述调节杆(8)另一端固定在所述调节杆夹具(85)内;

步骤十二、旋转两个支架一(2),当霍尔元件(103)检测到通电螺线圈(9)产生的磁感应强度最大值时,停止旋转并固定两个支架一(2);

步骤十三、旋转支架二(4),当霍尔元件(103)检测到通电螺线圈(9)产生的磁感应强度最大值时,停止旋转支架二(4)并固定支架二(4);

步骤十四、将所述霍尔元件(103)、调节杆(8)与铜管(101)一起进行封装,再从套筒夹具(7)内取出,即完成磁场测试传感器的调试制作。

9.根据权利要求8所述的一种磁场测试传感器自定位调试装置的调试方法,其特征在于,所述步骤一中的支腿一(61)、支腿二(62)通过锁紧螺钉相互固定。
