专利号: 2014105608210
申请人: 江苏唐音光电有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

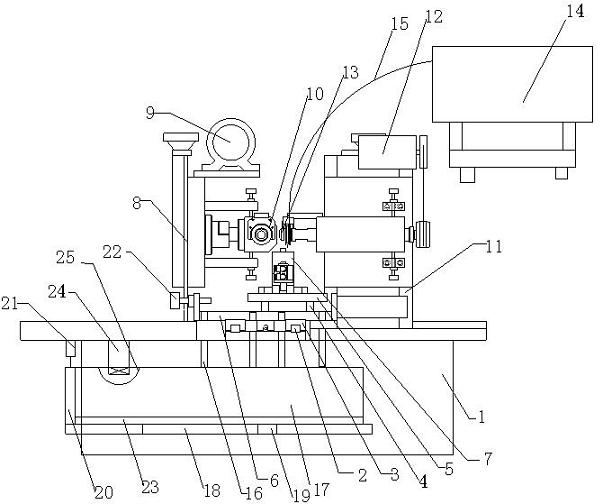

1.一种带有碎屑回收的切槽机,包括机体(1),在所述机体(1)的上方设置有通过轨道(2)移动的滑块(3),其特征在于:在所述滑块(3)的设置有物料支撑平台(6),在所述物料支撑平台(6)的上方通过两个微型气缸(4)连接有产品固定底板(5),在所述产品固定板(5)上方设置有产品固定座(7),在所述机体(1)上的一侧设置有可调立柱(8),在所述可调立柱(8)上通过固定板设置有第一主轴电机(9),所述第一主轴电机(9)通过皮带带动安装有第一刀头(10)的刀轴转动,实现对产品一面的切槽,在所述机体(1)上还设置有主轴支撑座(11),在所述主轴支撑座(11)上设置有第二主轴电机(12),所述第二主轴电机(12)通过皮带带动安装有第二刀头(13)的刀轴转动,在所述机体(1)的一侧还设置有料盘(14)和下料滑槽(15),在所述机体(1)的内部设置数个吸尘管道(16),所述物料制成平台(6)上设置有与每个所述吸尘管道(16)一一对应的碎屑孔,每个所述吸尘管道(16)均与一碎屑箱(17)连接,在所述碎屑箱(17)的一侧还连接有吸风机(24)。

2.根据权利要求1所述一种带有碎屑回收的切槽机,其特征在于:在所述碎屑箱(17)的下方设置有承重板(18),在所述承重板(18)上设置有称重传感器(19),在所述碎屑箱(17)的一侧设置有箱门(20),在所述箱门(20)的上方设置有带动所述箱门(20)上下移动的箱门气缸(21)。

3.根据权利要求1所述一种带有碎屑回收的切槽机,其特征在于:在所述机体(1)上还设置有限位块(22),所述可调立柱(8)穿过所述限位块(22)设置。

4.根据权利要求1或2所述一种带有碎屑回收的切槽机,其特征在于:在所述碎屑箱(17)的底部铺设有静音垫(23)。

5.根据权利要求1所述一种带有碎屑回收的切槽机,其特征在于:在所述吸风机(24)的外侧还设置有保护筛网(25)。
