专利号: 2014105183352
申请人: 彭全洪
专利类型:发明专利
专利状态:已下证
专利领域: 控制;调节
更新日期:2024-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

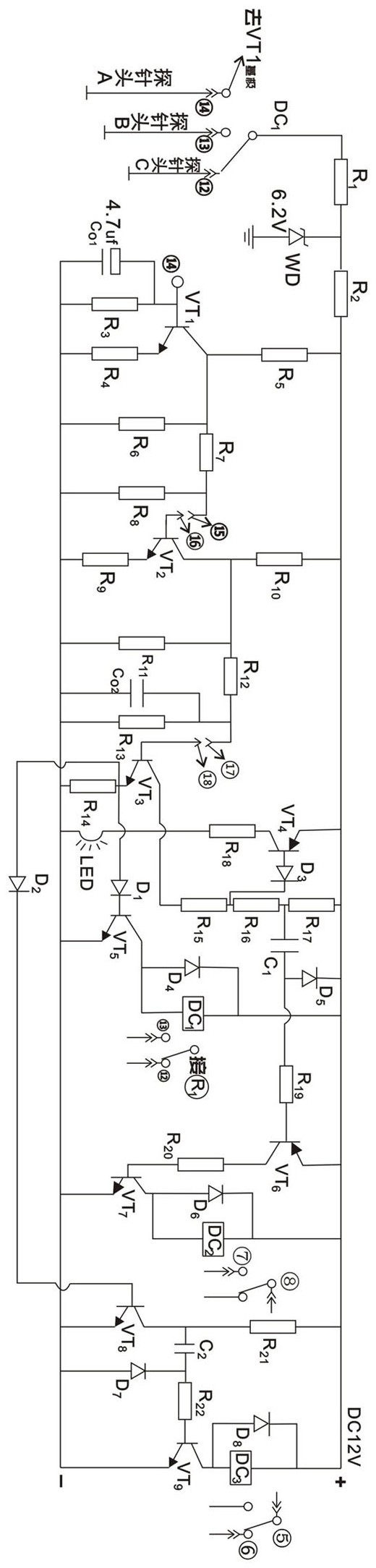

1.一种新型水位监测报警控制装置,其特征在于,包括:水位监测报警控制电路和电源电路,所述水位监测报警控制电路根据控制器的不同连接方式分为进水工作模式电路和排水工作模式电路,所述水位监测报警控制电路包括:

探针头:包括针形探针头A、B、C、D,分别用于探测不同水位高度的变化;所述探针头A、B、C、D的两端中,一端均固定于不同水位探测位置而另一端分别连接对应电子元件的接口,所述探针头A的另一端分别连接三极管VT1的基级和所述控制器的接线柱14,所述探针头B的另一端分别连接继电器DC1的常开触点和所述控制器的接线柱13,所述探针头C的另一端分别连接继电器DC1的常闭触点和所述控制器的接线柱12,所述探针头D的另一端分别连接三极管2VT1的基级和所述控制器的接线柱11;

三极管:包括三极管VT1、VT2、VT3、VT4、VT5、VT6、VT7、VT8、VT9,用于与继电器和探针头协同作用形成不同状态的开关电路;所述三极管VT1、2VT1的基级设置有供应基级输入电流的探针头A和探针头D,所述三极管VT1的基级连接所述控制器的接线柱14,所述三极管VT1的基级连接电阻R3和电容Co1的并联电路,所述三极管VT2的基级连接所述控制器的接线柱15和

16,所述三极管VT3的基级连接所述控制器的接线柱17和18,所述三极管VT4的基级串接二极管D3且其集电极端串接有电阻R18和LED指示灯,所述三极管VT5的基级串接二极管D1且其集电极端串接有二极管D4和继电器DC1的并联电路,三极管2VT5的集电极端串接有二极管2D2和继电器DC4的并联电路,所述三极管VT6的基级的串接电阻R19且其集电极端通过电阻R20与所述三极管VT7串接,所述三极管VT7的基级的串接电阻R20且其集电极端串接有二极管D6和继电器DC2的并联电路,所述三极管VT8和VT5的基级分别串接二极管D2和D1并通过二极管D1与三极管VT5串接,所述三极管VT9的基级串接电阻R22,所述三极管VT9的集电极端串接有二极管D8和继电器DC3的并联电路;三极管VT1的集电极通过电阻连接三极管VT2的基极,所述三极管VT2的集电极通过电路连接三极管VT3的基极,所述三极管VT3的集电极通过电路连接三极管VT4的基极,所述三极管VT3的发射极与三极管VT5的基极之间串接有二级管D1,所述三极管VT3的集电极通过电路连接所述三极管VT6的基极,所述三极管VT4的基极通过电路连接三极管VT6的基极,所述三极管VT4的基极与三极管VT6的基极之间串接有电容C1,电容C1和R17串联的电路与二极管D5并联,二极管D5的正端连接电容C1,而其负端连接所述三极管VT4和VT6的发射极,三极管VT6的集电极与三极管VT7的基极之间串接有电阻R20,所述三极管VT5的基极和三极管VT8的基极之间依次串连有反向设置的二极管D1和D2,所述三极管VT8的集电极通过电路连接三极管VT9的基极;

继电器:包括热继电器FR和继电器DC1、DC2、DC3和DC4;所述继电器DC1的中间COM端串接电阻R1而其常闭触点连接探针头C,并且其常开触点连接探针头B;所述继电器DC2的常开触点连接所述控制器的接线柱7,而其中间COM端连接接线柱8;所述继电器DC3的中间COM端连接所述控制器的接线柱5而其常闭触点连接接线柱6,所述继电器DC4的常开触点连接所述控制器的Fu保险丝右端,而其中间的COM端连接接线柱4;

控制器:由18个独立的接线柱并列组成,包括接线柱1-18,其中,接线柱1连接地线N,接线柱2连接火线L,接线柱1与接线柱2之间为220V交流电,接线柱3与接线柱4之间外接交流报警器,且所述接线柱3和接线柱1分别连接地线N,接线柱4连接继电器DC4的中间COM端,接线柱3连接地线N端而接线柱4连接继电器DC4的中间COM端,所述接线柱5和接线柱6串接于停止按钮SB1,所述接线柱7和接线柱8并接于启动按钮SB2,所述接线柱9和接线柱10在中间串接12V的蜂鸣器,所述接线柱11-14分别连接探针头A-D,所述接线柱15-18彼此内接,所述接线柱11-14的连接以及所述接线柱15-18的连接方式分别对应进水工作模式电路和排水工作模式电路;所述控制器在火线L端外接有三相异步电动机M,三相异步电动机M连接水泵,三相异步电动机M在其输入端串接有交流接触器和热继电器FR的常闭触点,所述热继电器FR的常闭触点依次串接停止按钮SB1、启动按钮SB2和交流接触器;

所述水位监测报警控制电路还包括:交流报警器、蜂鸣器、LED指示灯、水泵、交流接触器、按钮开关、FU保险、二极管、稳压二极管WD、电容和电阻,所述按钮开关包括停止按钮SB1和启动按钮SB2,所述电阻包括电阻R1-R22和RA,所述二极管包括D1-D8、2D1和2D2,所述电容包括CA1、CA2、C1、C2和Co1;

所述电源电路包括:降压变压器、稳压芯片、桥式整流器、二极管DA5和LED指示灯,所述降压变压器的输入端为带有FU保险的220V交流电压,所述降压变压器的输出端设置有桥式整流器,所述桥式整流器的输出端并接1000uf的电容CA1,所述桥式整流器的输出端两端分别连接稳压芯片的输入端和接地端,所述稳压芯片的输出端并接LED指示灯且串接电阻RA,所述稳压芯片与二极管DA5并接,所述LED指示灯与电阻RA串接且与470uf的电容CA2并接。

2.根据权利要求1所述新型水位监测报警控制装置,其特征在于,所述进水工作模式电路包括:所述接线柱11连接探针头D,所述接线柱12连接探针头B,所述接线柱13连接探针头C,所述接线柱14连接探针头A,所述接线柱15和所述接线柱18相连接。

3.根据权利要求1所述新型水位监测报警控制装置,其特征在于,所述排水工作模式电路包括:所述接线柱15和接线柱16相连接,所述接线柱17和接线柱18相连接;所述接线柱11连接探针头D,所述接线柱12连接探针头C,所述接线柱13连接探针头B,所述接线柱14连接探针头A。

4.根据权利要求1所述新型水位监测报警控制装置,其特征在于,所述稳压二极管WD的一端与电阻R1和R2并接而另一端接地,用于对电路的电压进行稳定性调节。

5.根据权利要求1所述新型水位监测报警控制装置,其特征在于,所述继电器DC1、DC2、DC3和DC4均为SRD-12VDC-SL-C继电器。

6.根据权利要求1所述新型水位监测报警控制装置,其特征在于,所述交流接触器为KM接触器,用于接通和分断负载。

7.根据权利要求1所述新型水位监测报警控制装置,其特征在于,所述稳压芯片为三端稳压集成电路IC芯片LM7812。

8.根据权利要求1所述新型水位监测报警控制装置,其特征在于,所述电容Co1的电容为

4.7uf。

9.根据权利要求1所述新型水位监测报警控制装置,其特征在于,所述降压变压器的输出端电压为18V。
