1.一种超级电容器用微孔炭/石墨烯复合电极材料的制备方法，其特征在于，该方法具体步骤如下：

(1)反应物的预处理：将氧化石墨溶解于N,N-二甲基甲酰胺中，超声震荡60min后得到混合物A；再将煤沥青溶解于混合物A中，继续超声震荡60min得到混合物B；将混合物B置于磁力搅拌器上加热搅拌直至变为膏状的固体，最后放入鼓风干燥箱中于110℃鼓风干燥后得到混合物C，并研碎；称取一定量氢氧化钾并研碎；将氢氧化钾与混合物C混合研磨得到反应物D；

其中，煤沥青与氧化石墨的质量比介于2～11：1之间；氢氧化钾的质量与煤沥青和氧化石墨的总质量的比值为2/1；

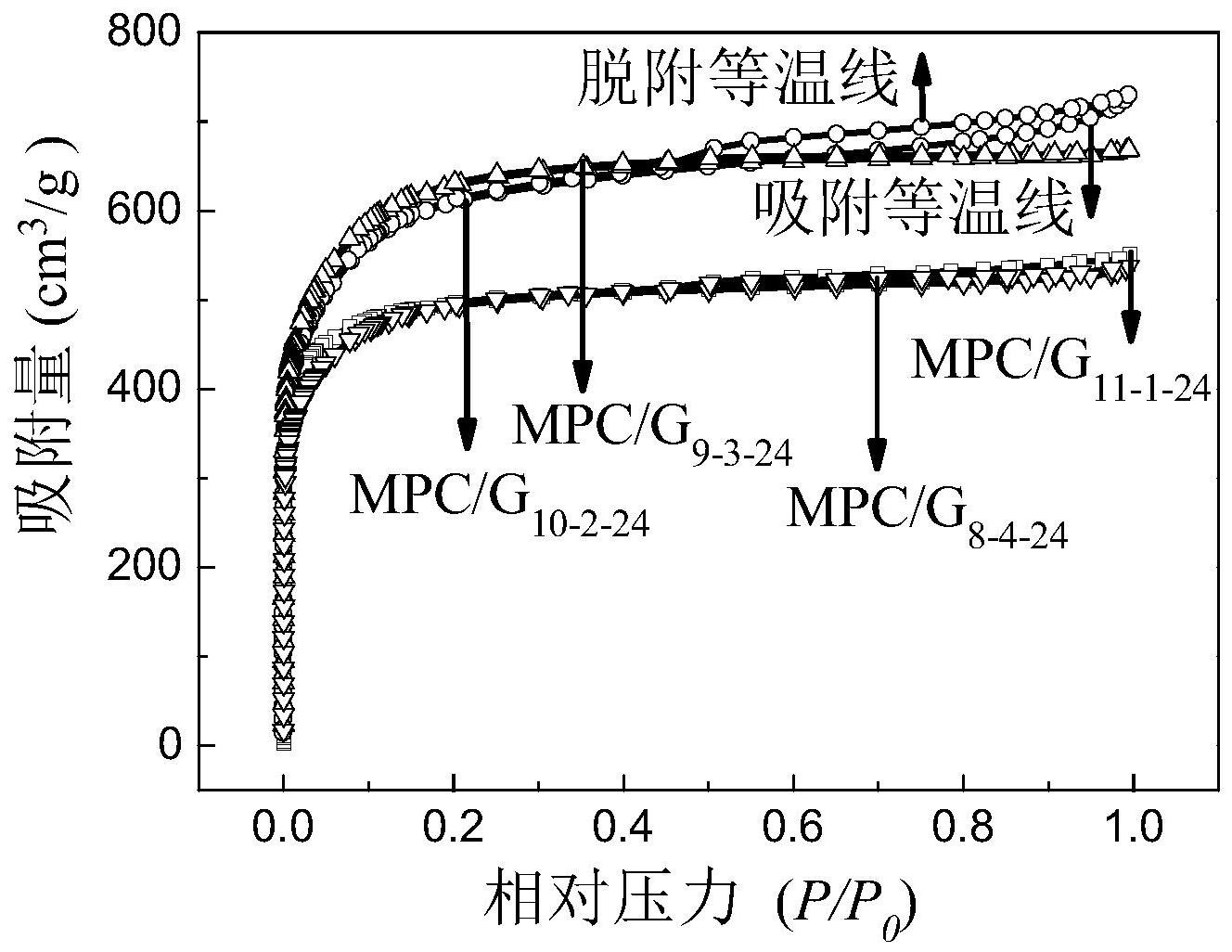

(2)微孔炭/石墨烯复合材料的制备：把步骤(1)得到的反应物D放入刚玉瓷舟中，将所述刚玉瓷舟放进管式炉内，以60mL/min的流量通入氮气10min将所述管式炉内的空气排净后，以5℃/min的升温速率加热至800℃，恒温1h后自然降至室温，最后将得到的产物取出、磨碎后放入烧杯中，经酸洗、蒸馏水洗涤和干燥后得到目标产物：超级电容器用微孔炭/石墨烯复合电极材料。

2.如权利要求1所述的一种超级电容器用微孔炭/石墨烯复合电极材料的制备方法，其特征在于，所述步骤(1)中：煤沥青与氧化石墨的质量比为5/1，氢氧化钾与氧化石墨的质量比为12/1。
