专利号: 201410503720X
申请人: 安徽工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2023-07-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

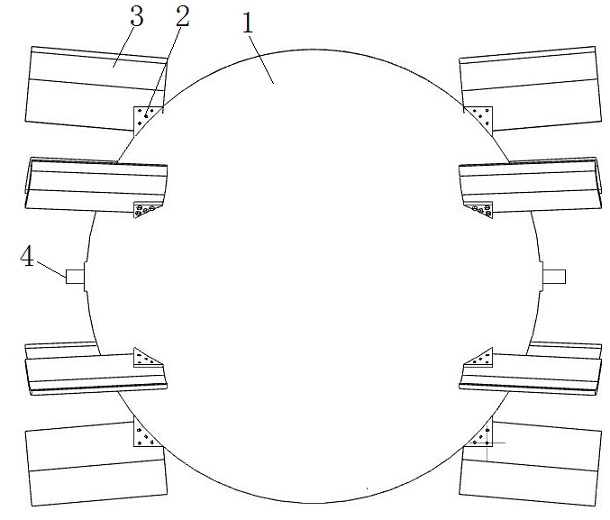

1.一种水上球形娱乐车,其特征在于:包括有球形外壳(1),球形外壳(1)外两侧均设置有左右对称的桨叶固定板(2),桨叶固定板(2)上设置有镰刀形桨叶(3),球形外壳(1)中间两侧穿过有支撑轴(4);球形外壳(1)内设置有开口的内壳(5),支撑轴(4)内侧与内壳(5)相连接,支撑轴(4)与内壳(5)的连接处设置有轴承(6);内壳(5)内设置有座椅(7),座椅(7)下方设置有隔板(8),隔板(8)下连接有支撑座(9),支撑座(9)下方设置有传动机构,传动机构设置在内壳(5)底部;传动机构包括有直流电动机(10),直流电动机(10)右侧伸出有电机输出轴(11),电机输出轴(11)连接有减速器(12),减速器(12)前后侧分别有减速器输入轴(13)和减速器输出轴(14),电机输出轴(11)与减速器输入轴(13)连接在一起,减速器输出轴(14)连接有离合器(15),离合器(15)左右侧分别有离合器输出轴(16)和离合器输入轴(17),减速器输出轴(14)与离合器输入轴(17)连接在一起,离合器输出轴(16)连接有变速器(18),变速器(18)前侧有变速器输入杆(19), 离合器输出轴(16)与变速器输入杆(19)连接在一起,变速器(18)后侧有总输出轴(20);总输出轴(20)连接有竖直的第一传动轴(21),第一传动轴(21)连接有水平的第二传动轴(22),第二传动轴(22)连接有水平的第三传动轴(23),第三传动轴(23)连接有驱动轮(24),驱动轮(24)设置在球形外壳(1)底部;驱动轮(24)两侧以及第二传动轴(22)上均设置有支撑板(25),支撑板(25)设置在内壳(5)外底面上。

2.如权利要求1所述一种水上球形娱乐车,其特征在于:所述变速器(18)包括有变速底座(26),变速底座(26)上设置有平行的花键轴(27)和中间轴(28),花键轴(27)和中间轴(28)上设置有3组互相啮合的斜齿轮(29),其中花键轴(27)上3个斜齿轮(29)的齿数从左到右依次增加,而中间轴(28)上3个斜齿轮(29)的齿数从左到右依次减少;花键轴(27)的一侧为变速器输入杆(19),另一侧为总输出轴(20);花键轴(27)上还设置有变速器控制杆(30),变速器控制杆(30)连接有连接杆(31)用于连接控制手柄。

3.如权利要求1所述一种水上球形娱乐车,其特征在于:所述减速器(12)包括有减速底座(32),减速底座(32)上设置有平行的减速器输入轴(13)和减速器输出轴(14),减速器输入轴(13)和减速器输出轴(14)上分别套有互相啮合的减速大齿轮(33)和减速小齿轮(34),减速大齿轮(33)和减速小齿轮(34)的两侧均设置有滚珠轴承(35),所有的滚珠轴承(35)的外侧均设置有端盖(36)。

4.如权利要求1所述一种水上球形娱乐车,其特征在于:所述座椅(7)包括有靠背(37),靠背(37)上方设置有头枕(38),靠背(37)下方设置有座椅底座(39),座椅底座(39)下方四角设置有弹簧(40),弹簧(40)下设置有座椅板(41),座椅板(41)固定在隔板(8)上。

5.如权利要求1所述一种水上球形娱乐车,其特征在于:所述离合器(15)上设置有离合器控制杆(42),离合器控制杆(42)上设置有离合器脚踏板(43),离合器控制杆(42)穿过隔板(8)设置在座椅(7)边上。

6.如权利要求1所述一种水上球形娱乐车,其特征在于:所述镰刀形桨叶(3)设置有两组,分列在球形外壳(1)两侧,每侧有6片镰刀形桨叶(3)排列于一侧圆周上,镰刀形桨叶(3)采用镰刀形结构,根部向内侧弯曲一定弧度。
