1.一种六边形β–氢氧化钴纳米片的制备方法，其特征在于，所述方法包括：

1)将乙二醇、甲醇和碱混合以制备体系溶剂的工序；

2)将水溶性钴盐与所述体系溶剂混合以制备体系混合物的工序；

3)将水合肼加入所述体系混合物中进行接触反应的工序；

其中，所述碱为氢氧化钠和氢氧化钾中的一种或多种；所述水溶性钴盐为六水合硝酸钴，相对于所述碱中的1mmol氢氧根，所述乙二醇的用量为1.5-2.5mL，所述甲醇的用量为

1.5-2.5mL，所述六水合硝酸钴的用量为0.05-0.5mmol，所述水合肼的用量为3-11mmol。

2.根据权利要求1中所述的制备方法，其中，所述碱为氢氧化钠。

3.根据权利要求2所述的制备方法，其中，所述乙二醇和所述甲醇的体积用量相等。

4.根据权利要求1-3中任意一项所述的制备方法，其中，所述接触反应的温度为15-30℃，所述接触反应的时间为20-40min。

5.根据权利要求4所述的制备方法，其中，所述方法还包括将接触反应后的混合物离心并将离心得到的沉淀物经无水乙醇洗涤的工序。

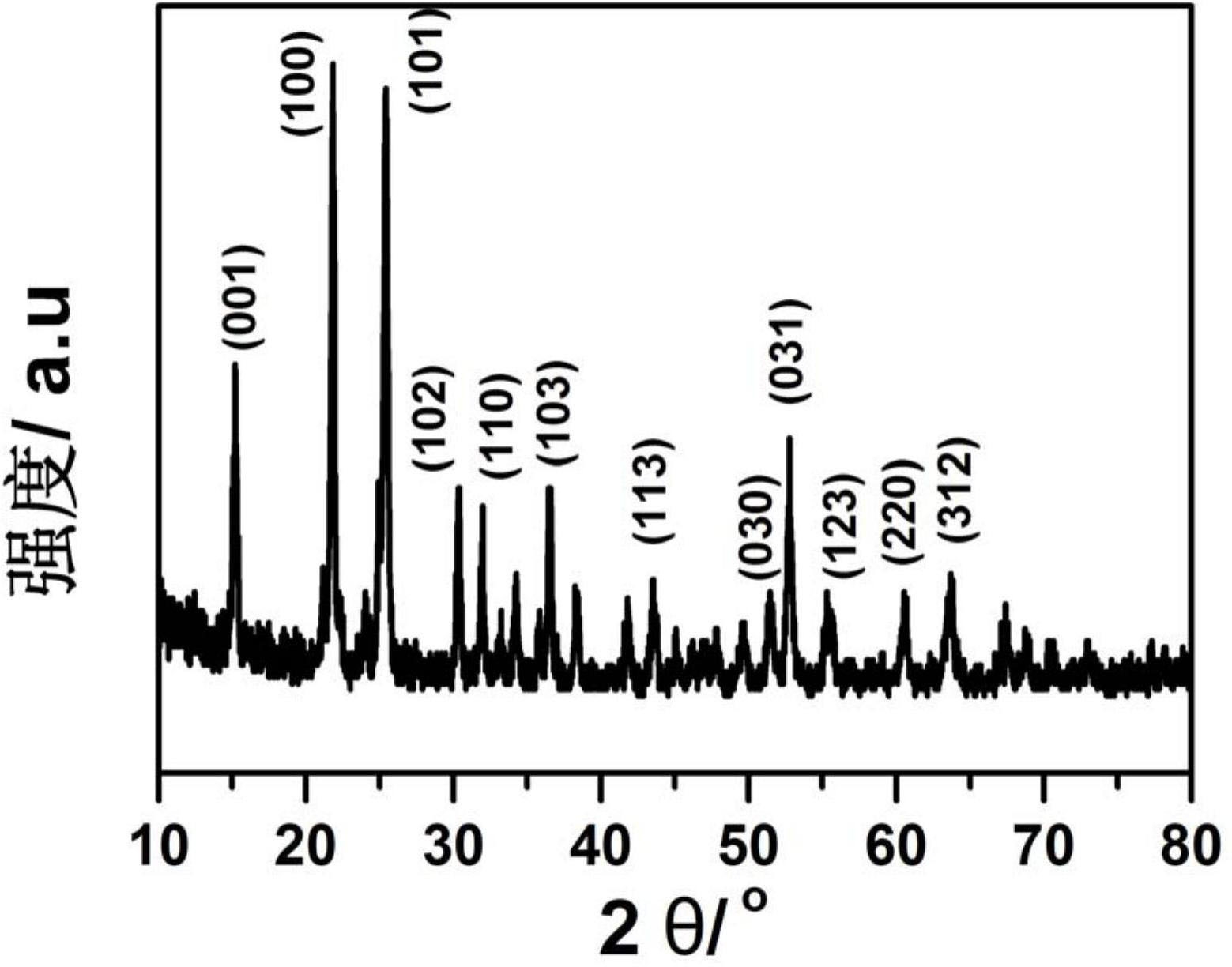

6.一种六边形β–氢氧化钴纳米片，其特征在于，所述六边形β–氢氧化钴纳米片通过权利要求1-5中的任意一项所述的方法制备而成。

7.一种超级电容器电极，其特征在于，所述超级电容器电极是通过权利要求6所述的六边形β–氢氧化钴纳米片制备而成。

8.一种超级电容器，其特征在于，所述超级电容器包含权利要求7所述的超级电容器电极。
