1.一种氧化锡锑有机纳米浆料的制备方法，其特征在于包括以下步骤：

(a)将ATO纳米粉体与有机溶剂混匀，再加入正硅酸乙酯进行保温反应，冷却后得表面改性的ATO有机分散液；

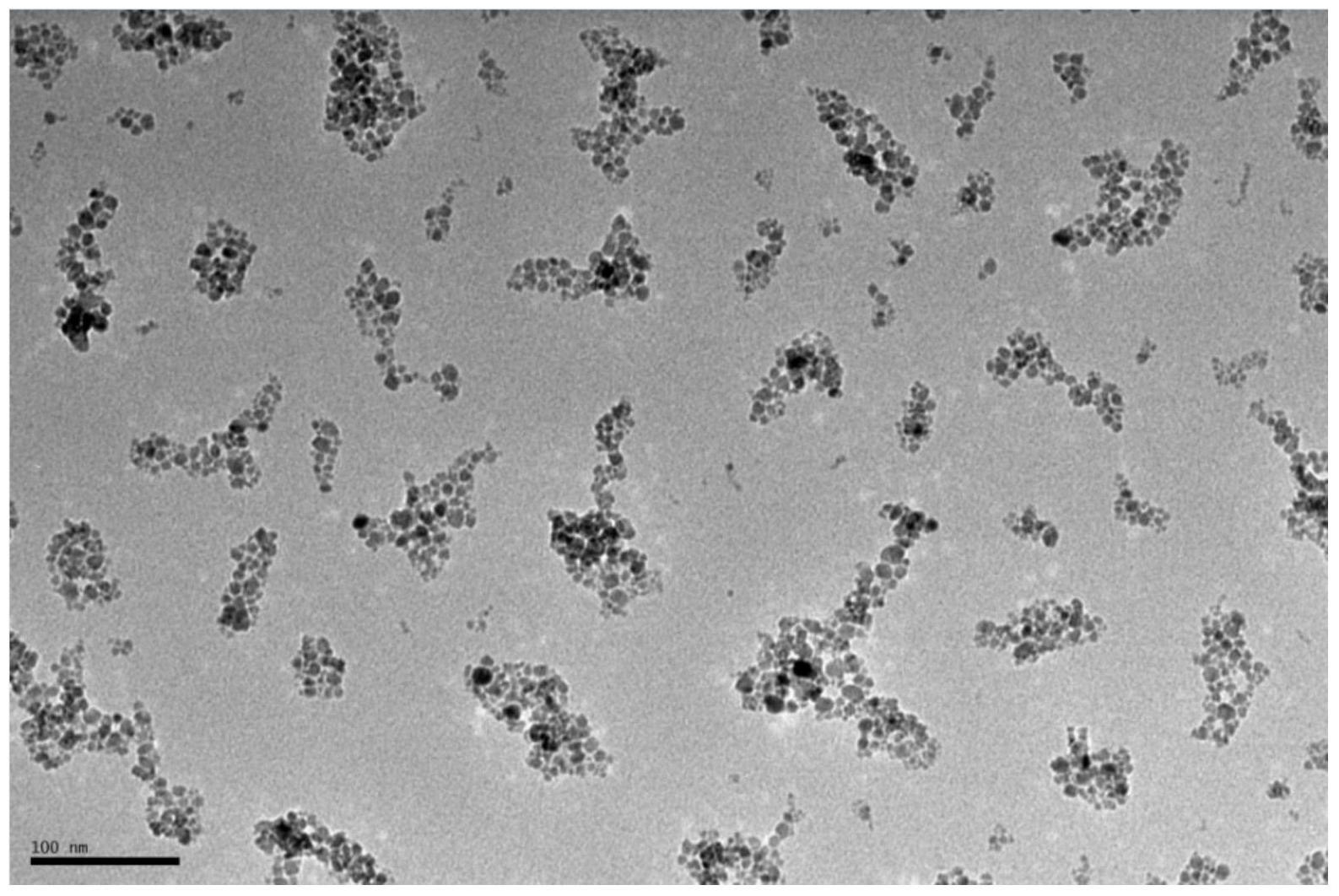

(b)在步骤(a)中改性后的ATO有机分散液中，加入有机溶剂和聚乙烯亚胺，混匀，调节pH，研磨，最后得到ATO有机纳米浆料；

所述正硅酸乙酯与ATO纳米粉体的质量比为1∶50～1∶10，聚乙烯亚胺与ATO纳米粉体的质量比为1∶50～1∶10；步骤(a)中有机溶剂与ATO纳米粉体的质量比为1∶0.6～1∶1.2，步骤(b)中有机溶剂与步骤(a)中ATO纳米粉体的质量比为1∶0.4～1∶1。

2.根据权利要求1所述的氧化锡锑有机纳米浆料的制备方法，其特征在于：所述有机溶剂为乙醇、异丙醇、醋酸丁酯、丁酮中的一种或多种。

3.根据权利要求1所述的氧化锡锑有机纳米浆料的制备方法，其特征在于步骤(a)中的反应是在50℃～80℃及搅拌条件下回流反应0.5～1.5h。

4.根据权利要求1所述的氧化锡锑有机纳米浆料的制备方法，其特征在于步骤(b)中的研磨过程中控制温度不超过40℃，调节pH值为5～8，研磨时间为2.0～8.0h。

5.根据权利要求1所述的氧化锡锑有机纳米浆料的制备方法，其特征在于所述ATO纳米粉体按以下方法制备：(1)将锡盐和锑盐溶于高浓度乙醇，得到无色透明的锡-锑混合溶液，待用；

(2)将碳酸氢铵和与高浓度乙醇混合打浆，形成固液悬浮混合溶液，然后将少量醋酸铵溶于乙醇后，加入到固液悬浮混合溶液中，待用；

(3)在搅拌条件下，将步骤(1)的锡-锑混合溶液与步骤(2)的固液悬浮混合溶液混合，进行反应，得到白色乳状的Sn(OH)4和NH4C1混合物沉淀；

(4)将步骤(3)的白色乳状混合物沉淀过滤，真空干燥，回收乙醇之后，滤饼加去离子水溶解分散，过滤，用去离子水洗涤，然后用无水乙醇脱水，经真空干燥，得白色粉状Sn(OH)4前驱体；

(5)将步骤(4)的白色粉状前驱体于马弗炉中煅烧，粉碎，制得浅蓝灰色ATO纳米粉体；

所述高浓度乙醇为无水乙醇或质量分数≥95％的乙醇溶液；步骤(1)中锡盐为SnCl4、SnCl2、SnCl4·4H2O、SnCl2·2H2O，锑盐为SbCl3，锡-锑混合溶液的摩尔浓度为0.5mol/L～3.0mol/L，Sn∶Sb的摩尔比为1∶0.05～1∶0.2；步骤(1)中锡盐的用量与步骤(2)中碳酸氢铵的摩尔比为1∶2～1∶6；步骤(2)中碳酸氢铵与高浓度乙醇用量的固液质量比为1∶2～1∶10，醋酸铵的用量为碳酸氢铵质量的1％～10％。

6.根据权利要求5所述的氧化锡锑有机纳米浆料的制备方法，其特征在于步骤(3)中控制反应温度为5～30℃，pH值为5～8，反应时间为2～6h；步骤(4)中真空干燥温度为40～90℃，溶解滤饼的去离子水的用量为干燥滤饼质量的3～10倍；步骤(5)中煅烧温度500～700℃，时间1～4h。
