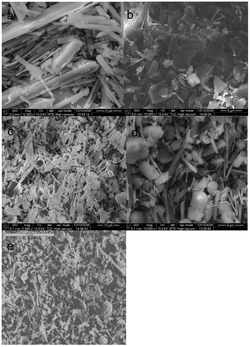

1.一种有机酸掺杂的疏水411型硼酸锌的制备方法，其特征在于，采用水热法和化学沉淀法相结合的二步法将有机酸，硼源和锌源混合，将有机酸掺杂到411型硼酸锌中；具体为取锌源和硼源溶于6mL去离子水和1mL乙醇的混合液中调制成悬浊液；将所得的悬浊液转入密闭水热合成反应釜中，于100-180℃下进行水热反应8-24h后，取出，冷却，过滤，洗涤，烘干后得411型硼酸锌；将411型硼酸锌加入体积比为3：1的蒸馏水和无水乙醇的混合液中，再向混合液中滴加有机酸，经80℃加热回流，搅拌5h后，冷却，过滤，洗涤，烘干；所述锌源的含锌量与硼源的含硼量与有机酸的比为1：1～4：0.1～1。

2.根据权利要求1所述的一种有机酸掺杂的疏水411型硼酸锌的制备方法，其特征在于所述的有机酸为液体有机酸包括丙酸、正丁酸、正戊酸、正己酸、正庚酸、正辛酸、丙烯酸、油酸、亚油酸、亚麻油酸。

3.根据权利要求1-2任一项所述的一种有机酸掺杂的疏水411型硼酸锌的制备方法，其特征在于所述锌源为氧化锌或硝酸锌。

4.根据权利要求1-2任一项所述的一种有机酸掺杂的疏水411型硼酸锌的制备方法，其特征在于所述硼源为硼酸或硼砂。

5.利用权利要求1-2任一项所述的一种有机酸掺杂的疏水411型硼酸锌的制备方法制备的硼酸锌在高分子聚合物中作为添加剂使用，其特征在于，所述高分子聚合物为聚甲基丙烯酸甲酯、聚苯乙烯，所述硼酸锌在聚甲基丙烯酸甲酯、聚苯乙烯高分子聚合物中的添加量使用量为25％-35％。
