1.一种对海藻纤维原液着色的方法，其特征在于，向海藻纤维纺丝原液中加入色淀染料，搅拌混合均匀后，经过滤、脱泡制得色淀染料着色海藻纤维纺丝液，将色淀染料着色海藻纤维纺丝液纺丝得到色淀染料着色的海藻纤维；色淀染料的添加量为海藻酸钠质量分数的0.1％-5％。

2.根据权利要求1所述的方法，其特征在于，所述海藻纤维纺丝原液是将海藻酸钠加入到去离子水中，搅拌使其充分溶解，制备质量分数为4％-10％的海藻纤维纺丝原液。

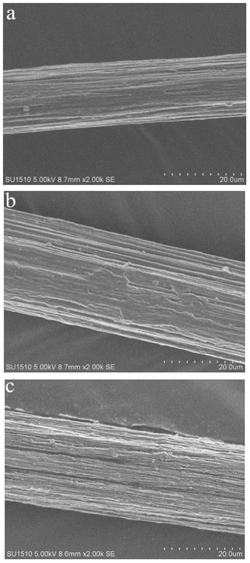

3.根据权利要求1所述的方法，其特征在于，将色淀染料着色海藻纤维纺丝液通过喷丝孔挤到氯化钙凝固浴中，得到初生色淀染料着色的海藻纤维，然后经过预加热浴、牵伸浴后，再进行牵伸定型、干燥和上油处理，得到色淀染料着色的海藻纤维。

4.根据权利要求3所述的方法，其特征在于，将40-60℃的色淀染料着色海藻纤维纺丝液通过喷丝孔挤到氯化钙凝固浴中，凝固浴中氯化钙的质量浓度为2％-10％，凝固浴的温度为20-55℃，预加热浴和牵伸浴温度分别为40-70℃、70-130℃，纤维的牵伸比为100-

250％。

5.根据权利要求4所述的方法，其特征在于，凝固浴中氯化钙的浓度为4％-6％，凝固浴的温度为50-55℃。

6.根据权利要求1所述的方法，其特征在于，所述的色淀染料为酸性红A、酸性红B、酸性红BG、酸性红3B、酸性橙Ⅱ、酸性橙E、酸性蓝R、酸性蓝BR、酸性蓝2R、酸性嫩黄2G、弱酸性黄

5G、酸性棕SRN、酸性坚牢绿BBL、酸性黑B、弱酸性深蓝GR、酸性蓝N-GL、酸性艳天蓝BS、酸性大红G、酸性黄38、酸性蓝绿G、酸性宝蓝B、弱酸性蓝绿5G、酸性绿2G、酸性紫R、碱性藏红T、酸性紫4BNS、碱性紫5BN、碱性艳蓝BO、碱性桃红6GDN、酸性艳红B中的一种或几种的混合物。
