专利号: 2014104190698
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-08-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

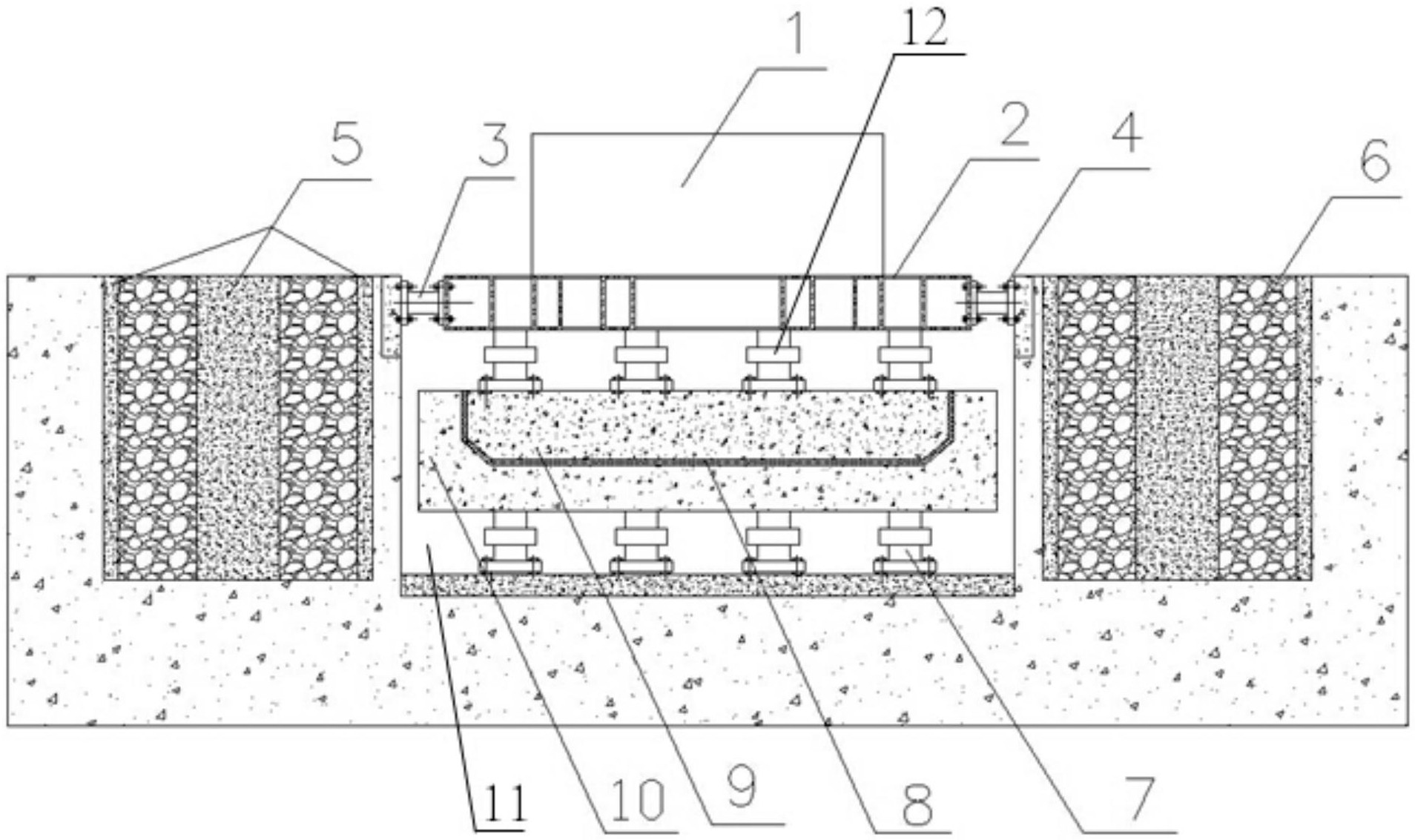

1.一种减振隔振系统,其特征在于:包括隔振室I及设于隔振室I内的隔振装置,所述隔振装置包括隔振机构及用于固定振动设备的承重平台,所述承重平台的周缘与隔振室的侧壁之间设有阻尼单元;所述隔振机构包括从上往下依次设置的第一隔振器、质量块及第二隔振器,所述承重平台与第一隔振器的顶部连接;所述质量块至少包括与第一隔振器连接的上部质量块及与第二隔振器连接的下部质量块,并且所述上部质量块和下部质量块之间设有柔性隔振垫,所述柔性隔振垫将上部质量块与下部质量块隔离;所述下部质量块的顶部下凹形成用于容纳上部质量块的容置室,所述柔性隔振垫铺设在容置室表面,柔性隔振垫的边缘向上延伸并部分包裹上部质量块。

2.根据权利要求1所述的减振隔振系统,其特征在于:所述阻尼单元包括粘滞阻尼器,所述承重平台周缘与隔振室侧壁之间的阻尼单元均匀布置。

3.根据权利要求1所述的减振隔振系统,其特征在于:所述柔性隔振垫为橡胶隔振垫。

4.根据权利要求3所述的减振隔振系统,其特征在于:所述柔性隔振垫的厚度为10-

30mm。

5.根据权利要求1所述的减振隔振系统,其特征在于:所述第一隔振器及第二隔振器均为阻尼弹簧隔振器,并且所述第一隔振器及第二隔振器均匀布置。

6.根据权利要求1至5任一项所述的减振隔振系统,其特征在于:沿所述隔振室I的周边设有隔振室II,所述隔振室II内设置有若干紧贴排列的蜂窝状空腔体。

7.根据权利要求6所述的减振隔振系统,其特征在于:所述蜂窝状空腔体的空腔内填充有吸波材料。

8.根据权利要求7所述的减振隔振系统,其特征在于:所述吸波材料为沙土、矿渣、陶土、泡沫中的一种或者两种以上的组合。
