专利号: 2014104178516
申请人: 苏州昌飞自动化设备厂
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

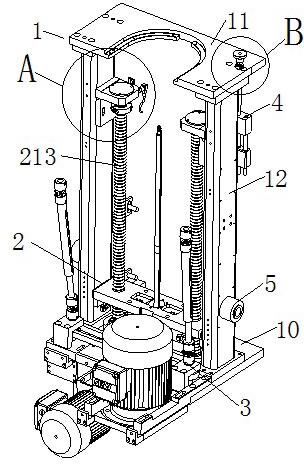

1.一种车轴弹簧复合测试装置,其特征在于:该车轴弹簧复合测试装置包括矩形框架、缓冲测试机构、扭力测试机构、测试位置感应调节装置和悬空安装轴座,所述缓冲测试机构和扭力测试机构安装于矩形框架的基板上,矩形框架的上顶板右侧位置安装有测试位置感应调节装置,矩形框架的两个侧立板外侧分别安装有位置对称的悬空安装轴座。

2.根据权利要求1所述的车轴弹簧复合测试装置,其特征在于:所述矩形框架的基板两侧设有垂直安装的侧立板,两侧的侧立板对应平行,侧立板的顶端通过螺丝安装有上顶板,上顶板的中间设有一个“C”形开口,“C”形开口内侧面设有同形状的“C”形凸边台,“C”形凸边台的圆弧中间位置设有方便取车轴弹簧的断口,“C”形凸边台向上的面上设有多个固定车轴弹簧的螺丝孔。

3.根据权利要求1所述的车轴弹簧复合测试装置,其特征在于:所述缓冲测试机构包括缓冲驱动机构和同步缓冲运动机构,所述缓冲驱动机构的固定调节条固定于基板,缓冲驱动机构的缓冲主动同步轮通过缓冲同步皮带连接到同步缓冲运动机构的从动同步轮,同步缓冲运动机构的驱动丝杆下端安装于基板,同步缓冲运动机构的驱动丝杆上端安装于侧立板。

4.根据权利要求3所述的车轴弹簧复合测试装置,其特征在于:所述缓冲驱动机构还包括缓冲电机、缓冲电机法兰板和缓冲电机法兰板调节块,所述缓冲电机安装于缓冲电机法兰板,缓冲电机法兰板的上平面两侧设有固定调节条,固定调节条与缓冲电机法兰板通过螺丝连接安装,固定调节条的螺丝处设有调节长通槽,缓冲电机法兰板的一个侧边面上设有缓冲电机法兰板调节块,缓冲电机法兰板调节块靠近固定调节条的调节长通槽,缓冲电机的电机轴上固定有缓冲主动同步轮,缓冲主动同步轮上套有缓冲同步皮带。

5.根据权利要求3所述的车轴弹簧复合测试装置,其特征在于:所述同步缓冲运动机构还包括齿轮同步传动机构和缓冲加压机构,所述齿轮同步传动机构安装于基板,缓冲加压机构安装于两根驱动丝杆上;所述齿轮同步传动机构还包括主同步齿轮、同步齿轮轴、同步齿轮轴转套、转套安装板、转套立板、同步链条、从动同步齿轮和同步链条张紧器,所述同步齿轮轴上套有两个同步齿轮轴转套和主同步齿轮,主同步齿轮位于两个同步齿轮轴转套之间,两个同步齿轮轴转套分别安装于基板和转套安装板,转套安装板固定于转套立板,转套立板固定于基板正面,同步齿轮轴位于基板背面的那端安装有从动同步轮,主同步齿轮通过同步链条连接到两个从动同步齿轮,同步链条外侧设有同步链条张紧器,同步链条张紧器安装于基板上,两个从动同步齿轮分别安装于两根驱动丝杆的下端。

6.根据权利要求5所述的车轴弹簧复合测试装置,其特征在于:所述缓冲加压机构包括缓冲板、丝杆移动套、丝杆轴端安装座、极限位置感应器和机械限位器,所述缓冲板的两端设有丝杆移动套,可上下移动的两个丝杆移动套分别安装于两根驱动丝杆,两根驱动丝杆上下两端均安装有丝杆轴端安装座,驱动丝杆上下两端的丝杆轴端安装座分别固定于侧立板和基板,两根驱动丝杆的上下两端均设有极限位置感应器,其中一根驱动丝杆靠上端处设有机械限位器,设有机械限位器的驱动丝杆的极限位置感应器分别安装于一块侧立板的上下两端,另一根驱动丝杆的极限位置感应器分别固定另一块侧立板的下端和测试位置感应调节装置上。

7.根据权利要求1所述的车轴弹簧复合测试装置,其特征在于:所述扭力测试机构包括扭力驱动机构、同步传力机构和扭力同步皮带,所述扭力驱动机构通过扭力同步皮带连接到同步传力机构的扭力从动同步轮;所述扭力驱动机构包括扭力驱动电机、扭力驱动齿轮箱和“U”齿轮箱安装架,所述扭力驱动电机安装于扭力驱动齿轮箱的输入端,扭力驱动齿轮箱安装于“U”齿轮箱安装架的“U”形开口内,“U”齿轮箱安装架固定于基板背面,扭力驱动齿轮箱的输出端垂直于基板背面,扭力驱动齿轮箱的输出端连接着扭力同步皮带。

8.根据权利要求7所述的车轴弹簧复合测试装置,其特征在于:所述同步传力机构还包括扭力万向连接轴、换向张紧齿轮、扭力驱动轴、扭力主驱动齿轮、扭力同步链条、传力同步齿轮、传力同步齿轮轴、传力同步齿轮安装块、同步扭力长轴、同步扭力长轴安装套和扭力长轴同步轮,所述扭力主驱动齿轮通过扭力驱动轴安装于基板上平面,扭力驱动轴位于基板下平面那端安装有扭力从动同步轮,扭力主驱动齿轮的上半边为同步咬合齿轮,同步咬合齿轮与扭力长轴同步轮咬合,扭力长轴同步轮安装于同步扭力长轴,同步扭力长轴上套有同步扭力长轴安装套,同步扭力长轴安装套固定于缓冲板,扭力主驱动齿轮上连接有扭力同步链条,扭力同步链条经过两个换向张紧齿轮后套接在两个传力同步齿轮上,两个传力同步齿轮和扭力主驱动齿轮成“T”形排布,两个传力同步齿轮分别安装于两根传力同步齿轮轴,两根传力同步齿轮轴分别位于两块侧立板附近,传力同步齿轮轴下端传力同步齿轮轴安装套安装于基板,传力同步齿轮轴的上端连接着扭力万向连接轴,传力同步齿轮轴的上端靠传力同步齿轮处设有传力同步齿轮安装块,传力同步齿轮安装块通过螺丝固定于基板。

9.根据权利要求1所述的车轴弹簧复合测试装置,其特征在于:所述测试位置感应调节装置包括手柄、上下调节用限位器、调节杆、调节杆导块、导向杆和移动支架块,所述调节杆上套有上下调节用限位器,上下调节用限位器通过螺丝固定于上顶板,调节杆上端安装有手柄,调节杆下端穿过上顶板后插在调节杆导块内,调节杆导块安装于侧立板,调节杆导块内插有导向杆,导向杆的下端连接着移动支架块,移动支架块同时套在调节杆上,移动支架块上安装有两个成上下排布的极限位置感应器。
