1.一种微球状多孔碱式硼酸镁及硼酸镁纳米超结构的离子热合成方法，其特征在于，具体步骤如下：

1）将离子液体和水以一定体积比混合作为溶剂，pH调节剂调节溶剂pH至7-10；

2）将无机镁盐和硼酸盐室温下加入至pH为7-10的溶剂中，搅拌，将所得的浆料转移至反应釜中，pH调节剂调节pH至7-10，在一定升温程序下升温反应；

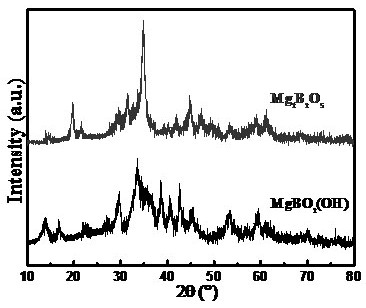

3）将离子热处理所得浆料自然冷却至室温，过滤、洗涤，80-100 ºC干燥12 h得到微球状多孔碱式硼酸镁纳米超结构；

4）将步骤3）得到的碱式硼酸镁纳米超结构，置于焙烧炉，在一定升温程序下升温焙烧；

5）反应完毕后自然冷却至室温，洗涤、过滤，80-100 ºC下干燥12 h，即制得微球状多孔硼酸镁纳米超结构。

2.根据权利要求1所述的合成方法，其特征在于：所述步骤1）中的离子液体为N,N-二甲基甲酰胺醋酸盐离子液体、N,N-二甲基甲酰胺盐酸盐离子液体和N,N-二甲基甲酰胺硝酸盐离子液体中的任意一种。

3.根据权利要求1所述的合成方法，其特征在于：所述步骤1）中的pH调节剂为氢氧化钾、氢氧化钠、醋酸钠和醋酸钾中的任意一种。

4.根据权利要求1所述的合成方法，其特征在于：所述步骤1）中的离子液体与水的体积比为6-8：0-1。

5.根据权利要求1所述的合成方法，其特征在于：所述步骤2）中的无机镁盐为氯化镁、硝酸镁和硫酸镁中的任意一种，硼酸盐为硼酸和硼砂中的任意一种。

6.根据权利要求1所述的合成方法，其特征在于：所述步骤2）中的无机镁盐与硼酸盐的摩尔比为2:1-5。

7.根据权利要求1所述的合成方法，其特征在于：所述步骤2）中的升温程序为：以

1-10 ºC/min的升温速率，从室温升到110-210 ºC，恒温反应4-32 h。

8.根据权利要求1所述的合成方法，其特征在于：所述步骤4）中的升温程序为：以

1-10 ºC/min的升温速率，从室温升到550-800 ºC，恒温焙烧1-24 h。

9.根据权利要求1所述的合成方法，其特征在于：所述步骤3）制得的碱式硼酸镁纳米超结构82%尺寸分布在4.0-6.0 µm，步骤5）焙烧制得的硼酸镁纳米超结构80%尺寸分布在

3.0-5.0 µm。
