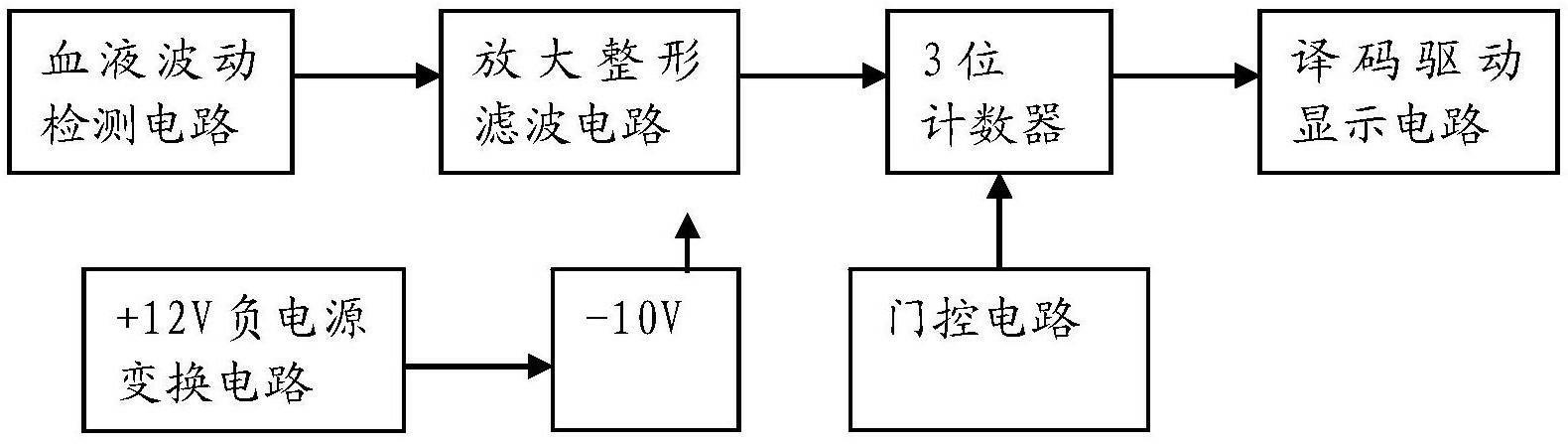

1.一种快速检测疲劳的检测设备，其特征在于：包括依次连接的血液波动检测电路、放大整形滤波电路、3位计数器、以及译码驱动显示电路；还包括负电源变换电路和门控电路；所述负电源变换电路为检测设备提供电源，所述门控电路与3位计数器连接；所述负电源变换电路把正的直流电压变成负的直流电压后为检测设备提供电源；所述血液波动检测电路通过血液波动检测电路上的红外光电传感器把血液中成分检测出来，并将检测的电信号发送给放大整形滤波电路，所述放大整形滤波电路把红外光电传感器检测到的电信号进行放大、整形、滤波，最后输出反映心跳频率的方波输送给所述3位计数器；所述3位计数器对输入的方波进行计数，并把计数结果以BCD码的形式输出给所述译码驱动显示电路；所述译码驱动显示电路把3位计数器输出的计数结果显示在三个LED数码管上；所述门控电路控制3位计数器的启停，并控制每次进行测量计数的时间；

所述负电源变换电路包括一CD4069芯片、电阻R18、电阻R19、电容C7、电容C8、电容C9、开关二极管V1以及开关二极管V2；所述CD4069芯片由六非门组成；所述电阻R18和电容C7串联后并联在第一非门IC1和第五非门IC5之间；所述电阻R19并联于第一非门IC1上，所述负电源变换电路的电源输入端经开关二极管V2、电容C8与第三非门IC3连接；所述开关二极管V2与电容C9串联后与所述开关二极管V1并联。

2.根据权利要求1所述的一种快速检测疲劳的检测设备，其特征在于：所述血液波动检测电路包括红外光电传感器TCRT5000、电阻R32、电阻R1、电阻R2以及电容C1；所述负电源变换电路的电源输入端分别经电阻R32、电阻R1、电阻R2与红外光电传感器TCRT5000连接，所述电容C1与红外光电传感器TCRT5000连接。

3.根据权利要求2所述的一种快速检测疲劳的检测设备，其特征在于：所述放大整形滤波电路包括依次连接的一级放大电路、二级放大电路、滤波电路以及整形电路；所述电容C1与所述一级放大电路中的电阻R3连接。

4.根据权利要求3所述的一种快速检测疲劳的检测设备，其特征在于：所述3位计数器为MC14553计数器；所述整形电路经一电阻R20与MC14553计数器的第12引脚连接。

5.根据权利要求4所述的一种快速检测疲劳的检测设备，其特征在于：所述门控电路包括NE555定时器、发射管V5、三极管V6、开关S1、电容C5、电容C6、电阻R14、电阻R15、电阻R16、电阻R17以及调节电阻R31；所述电阻R17、调节电阻R31、电容C6、电容C5依次连接，且连接后并联在负电源变换电路的电源输入端和NE555定时器第5引脚上；所述NE555定时器第1引脚接地；所述NE555定时器第4和8引脚并联后与负电源变换电路的电源输入端连接；所述NE555定时器第2引脚分别连接电阻R15、开关S1；开关S1接地，电阻R15接负电源变换电路的电源输入端；所述NE555定时器第3引脚经电阻R16与三极管V6的基极连接；所述三极管V6的发射极接地，所述三极管V6的集电极经发射管V5、电阻R14与负电源变换电路的电源输入端连接；所述三极管V6的集电极还连接MC14553计数器的第11引脚。

6.根据权利要求5所述的一种快速检测疲劳的检测设备，其特征在于：所述译码驱动显示电路包括译码器CD4543、三极管V7、三极管V8、三极管V9以及三个LED数码管；所述MC14553计数器的第5、6、7、9引脚与译码器CD4543的第4、2、3、5引脚对应连接；所述译码器CD4543的7、8引脚均与MC14553计数器的第8引脚连接；所述MC14553计数器的第16引脚分别与三极管V7、三极管V8、三极管V9的发射极连接；所述MC14553计数器的第2引脚经一电阻R21与三极管V7的基极连接，所述MC14553计数器的第1引脚经一电阻R22与三极管V8的基极连接，所述MC14553计数器的第15引脚经一电阻R23与三极管V9的基极连接；所述译码器CD4543的第1、6、16引脚均与所述MC14553计数器的第16引脚连接；所述译码器CD4543的第9引脚经一电阻R24分别与三个LED数码管连接，所述译码器CD4543的第10引脚经一电阻R25分别与三个LED数码管连接，所述译码器CD4543的第11引脚经一电阻R26分别与三个LED 数码管连接，所述译码器CD4543的第12引脚经一电阻R27分别与三个LED数码管连接，所述译码器CD4543的第13引脚经一电阻R28分别与三个LED数码管连接，所述译码器CD4543的第15引脚经一电阻R29分别与三个LED数码管连接，所述译码器CD4543的第14引脚经一电阻R30分别与三个LED数码管连接。
